光伏电站之光伏交流汇流箱详解
一．前言
对于庞大的光伏电站而言，汇流箱的金额只占1%，但100%的电流从中通过，调试运维期间汇流箱故障占整个电站20-30%。此外不安全的汇流箱很有可能会导致起火，威胁财产和人生安全。
接下来小固将从产品功能介绍、产品展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍下光伏交流汇流箱，旨在让光伏人更加了解汇流箱，更加了解其安装的方法和注意的细节。
二． 光伏交流汇流箱产品功能介绍
l? 光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。
l? 内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）
l? 主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的�：Γ魑姹淦魇涑龆峡悖岣呦低车陌踩裕；ぐ沧拔と嗽钡陌踩�。
三． 光伏汇流箱产品展示
以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：
标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。
标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。接到该断路器的电缆通过铜排连接，线径为150mm2。
标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。
标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。规格Uc：750V Imax：40KA In：20KA? Up≤2.6KV，浪涌的下面一定要接地。
四． 光伏交流汇流箱技术参数

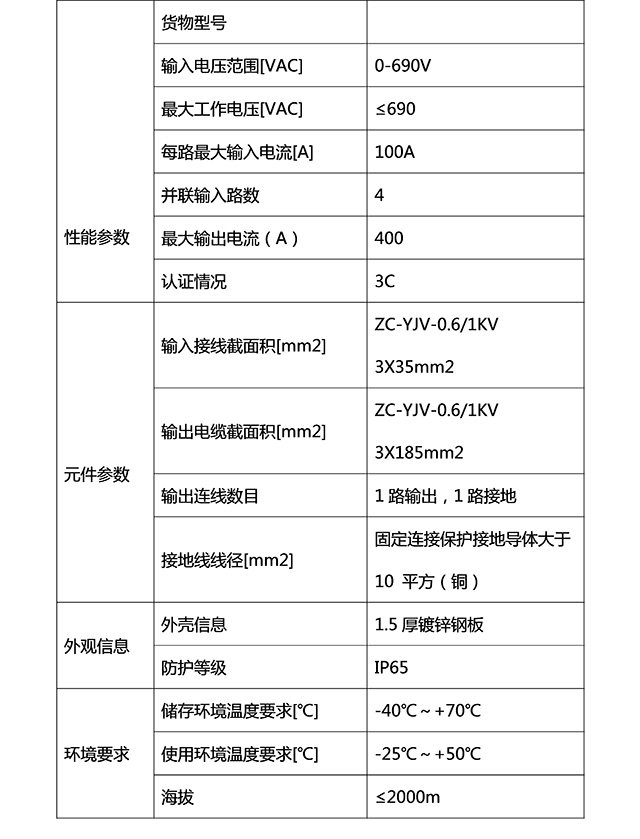

l? 交流汇流箱的技术参数

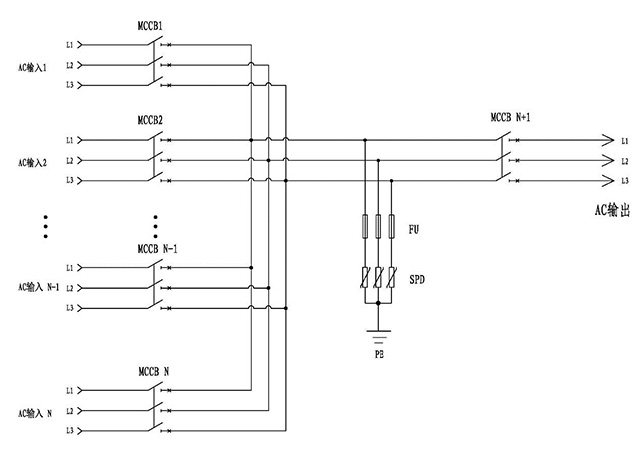

光伏交流汇流箱接线原理图

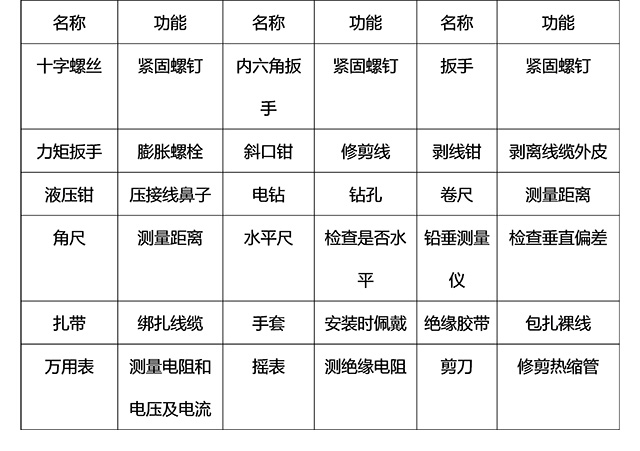

五． 光伏交流汇流箱安装工具介绍
光伏交流汇流箱安装注意事项
箱体的防护等级为IP65，适合户外安装，安装位置应满足一下几点要求：
l? 汇流箱的按照位置应充分考虑到其外形尺寸及重量（参见参数章节）
l? 汇流箱的安装环境温度应在-25℃`+60℃之间，相对湿度在0-95%之间
l? 汇流箱应安装在干燥、通风良好、防尘的地方
l? 进出线型式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装。
l? 避免安装在太阳直射的地方，否则过高的温度会减少系统发电量，还可能影响汇流箱的使用寿命
l? 为了更好的散热且方便日常维护，安装汇流箱的四个方向保持足够的空间

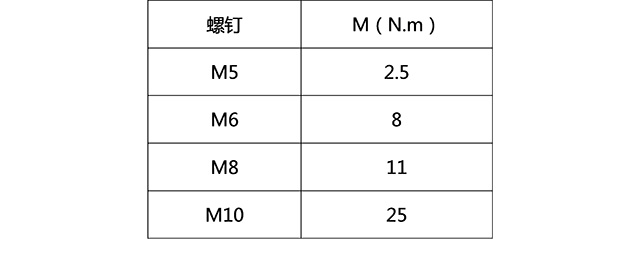

注意：线路连接（载流）螺钉扭力要求：
六． 光伏交流汇流箱接线
l 接线前准备
1.??? 打开汇流箱
2.??? 将所有塑壳断路器MCCB置于脱扣状态
l 输入接线
1.??? 按照接线原理图接线，接线前需要确认相序、确认无接地故障
2. 拧松汇流箱的下端防水端子的收紧螺帽
3. 将输入电缆穿过白色电缆接头；线缆长度要留有余量，以便汇流箱内部弯曲固定
4.压接线鼻子
5. 用6 号内六角扳手把断路器器输入端3 套M8 内六角螺丝松掉，断路器入端按三相黄从左至右顺序接线。接6 组输入线。M8 扭力11N.m
6.旋紧进线电缆接头的收紧螺帽
l 输出接线（推荐）
工具为：压线钳；长柄十字螺丝刀；M10内六角套筒扳手（M6）

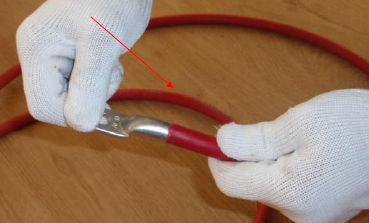

1.汇流箱的输出端接法和输入接法类似，将线缆剥好线，将铜鼻子套在剥开的线上
2.??? 使用压线工具进行压线
3.??? 套相应的热缩管，正极为红色，负极为黑色
4.??? 拧松防水接头，逆时针方向旋转，将导线穿过电缆接头
5.??? 将做好的导线接入到断路器输出端铜排。旋紧输出端的螺丝M10 螺丝（扭力25N.m），再将线理整齐平整
6.??? 顺时针方向拧紧防水接头
七． 总结
光伏交流汇流箱是光伏系统的重要部件，本文从多个方面介绍了汇流箱，大家在选择设备时，需要从材料、设计、工艺、检测、认证等多个方面进行挑�。佣跎偕璞傅墓收希跎僭宋某杀荆黾庸夥低车陌踩Ｍü獯畏窒恚Ｍ蠹叶怨夥涣骰懔飨溆兴私猓笮」袒够嵬瞥龈涤�、更有料的文章，也希望大家继续关注EVO视讯·中国光伏逆变器！
