光伏系统要开工，这些准备不可少
一．前言
最近很多客户咨询小固，光伏系统要开工，前期要做哪些准备，有哪些注意事项。小固在此和大家一起讨论，详细介绍现场勘查的要点，并分别提供表格给大家参考；
?
二．建设开工准备
建设开工准备需要如下几点：
??? 现场勘查（尤为重要）
??? 现场勘察收集表
??? 图纸审查及设计联络会
??? 施工组织设计报验
??? 材料进场及报验单
??? 组件安装技术交底表
??? 组件安装安全技术交底表
??? 开工申请单
接下来小固对上述内容进行分段叙述。
?
l? 现场勘查
正式做方案之前需要对项目现场进行勘察，这里小固和大家一起讨论前期勘探的要点。
1.? 地理位置勘查
小固建议在光伏安装现场记录所在地区的坐标和经纬度，方便确定光伏组件的安装倾角。
图1 地理位置勘察图
2.? 建筑物周围情况勘察
在做前期的现场勘察时，需在制高点拍照，观察项目地有无高大建筑物遮挡、有无树木遮挡、周边的空地处有无后续的规划建筑。
?
图2 建筑物周围情况勘察图
3.? 屋顶情况勘察
在前期的勘察工作时，可以从以下几个部分进行勘察。
?? 屋顶荷载
屋顶的载荷很大程度决定了其能否在屋顶安装光伏系统。不同的屋顶承载能力不同，各个地区规定的承载能力的标准也不相同。如果屋顶面积较大，最大找正规的设计院对屋顶的承载能力进行测试和设计。
?

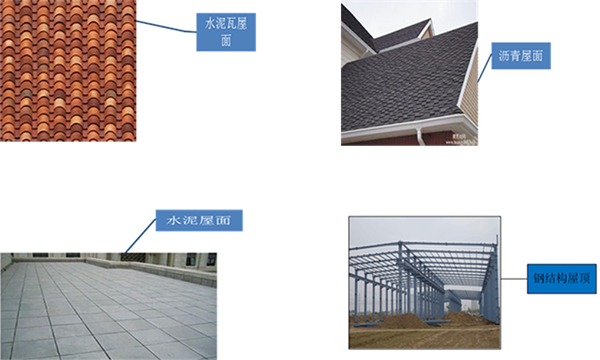

图3屋顶勘察图
?? 屋面质量
以水泥屋顶和彩钢屋顶为例，从以下几个方面勘察屋顶的质量。
水泥屋面：建成年限、是否有防水、刚性防水还是柔性防水。
彩钢屋面：测量彩钢瓦厚度；建成年限；是否生锈？
?
?? 屋顶面积
??? 水泥屋面：单栋建筑可利用面积、女儿墙高度、有无其他遮挡
??? 彩钢屋顶：单栋建筑面积、有无女儿墙、有无其他遮挡
根据建筑的面积，可以预估装机的容量，可以通过以下的计算公式大致测算出装机的容量。
S1=屋顶可利用面积
S2=单块组件面积
K为系数0.8~0.95
可安装组件块数=(S1/S2)*K
女儿墙的高度会影响装机的容量，会降低光伏电站的利用面积。

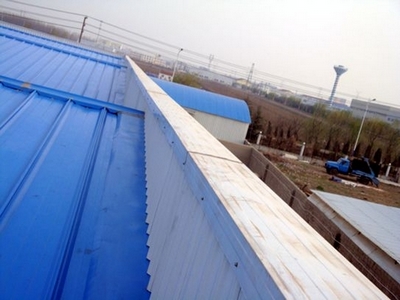

图6女儿墙勘察图
?
?? 大气环境 ：有无粉尘污染、气体污染
?? 并网点、并网电压
在前期的勘察中，要确定并网点的位置和测量并网点的电压。
图7组件安装和并网点间距图

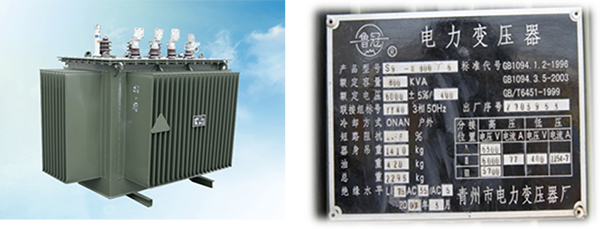

?? 变压器电压等级、容量、数量（工商业）、厂区分布
图8变压器勘察图
?? 现场勘察测量工具
?
上述工具只是项目勘察的部分工具，客户可以根据自己的需求选择相应的勘测工具。
?
l? 现场勘察调查表
根据项目现场的勘察，填写类似下表的调查表，方便后续的设计和施工。
|
现场勘察信息收集表 |
||||
|
屋顶地点 |
|
|||
|
屋顶产权归属 |
|
|||
|
业主联系人&联系方式 |
|
|||
|
屋面部分 |
||||
|
屋面类型 |
平屋顶 □ |
斜屋顶 □ |
混凝土 □ |
|
|
琉璃瓦 □ |
||||
|
片瓦?? □ |
||||
|
其它?? □ |
||||
|
屋面所在建筑物朝向 |
|
|||
|
建筑图纸 |
建筑图 □ |
结构图 □ |
||
|
屋面面积 |
|
|||
|
屋面障碍物情况 |
无 □ |
一般 □ |
较多 □ |
多 □ |
|
建筑物楼层或高度 |
|
|||
|
周围是否有高达建筑物遮挡 |
有 □ |
无 □ |
||
|
屋面照片 |
东 |
南 |
西 |
北 |
|
并网配电部分 |
||||
|
总配电箱位置 |
|
|||
|
并网线路路径 |
室内 □ |
室外 □ |
||
|
并网线路距离 |
|
|||
|
并网配电箱照片 |
|
|||
|
用电量及电价情况 |
||||
|
年均用电量 |
|
kWh |
||
|
白天日均用电量 |
|
kWh |
||
|
用电价格 |
第一阶梯 |
kWh/RMB |
第二阶梯 |
kWh/RMB |
?
?
?
?
?
l? 图纸审查及设计联络会
当项目较大，业主、施工方、设计院组织开展图纸审查和设计的联络会，以保证施工有效、顺利地实施，各个部门应协调合作，共同完成设计制造、工程设计及其他方面的工作。
l? 施工组织设计报验
对于较大的项目，会涉及多部门协调工作，同时涉及多方面工作，简单分类如下：
前期测量提供工程概况，施工条件；
整体方案确认，包括施工总程序，施工段划分，施工组织要点，组织架构等；
确保工程按时保质完成，制作施工进度计划和措施，包括设备材料动员，高温雨季需要采取的措施等；
确认施工总平面图布置和临时设施布置；
确认现场医疗卫生条件；
?
l? 材料进场及报验单
需要有专职人员把控材料的进场，对于组件、逆变器、支架等部件，除去纸质材料的交付，现场质检人员还应对进场包装情况进行检查，确保责任明确。小固提供以下报验单给大家参考。（正文放置表格，同时回复‘材料进场及报验单’可以下载表单）
?
工程名称：??????????????? ????????????????????????? 编号：???????
|
供应商单位：?????????????????????????????????????
材料 / 构配件 名称： ?????????????? ?? 采购单位：??????????????????????????????????????????????? 拟用部位： ??????? 附件（共 页）： ? □? 1 清单（如名称、产地、规格、数量等）、样品。 □? 2 生产许可证、出厂合格证、质保书。 □? 3 检测报告、复试报告。 □? 4 其它有关文件。 检验项目： 1、 2、 3、 4、 5、 ? ? ? |
|||
|
检验结论 |
? |
||
|
质检员 |
? |
检验时间 |
? |
|
注：大型设备开箱检查供应商代表应参加。 |
|||
?
?
l? 组件安装技术交底表
光伏系统中组件的安装是影响项目进度和质量的重要环节，一般在项目开工之前，需要对施工人员进行前期指导培训，确保项目在低损，少错，高效率中进行。对于组件安装需要交底的内容，小固提供以下表格供大家参考。
|
工程名称 |
光伏并网电站 |
施工单位 |
? |
||||
|
分项工程名称 |
组件安装 |
交底单位 |
? |
||||
|
交底提要 |
组件安装技术交底 |
||||||
|
交底内容： 一、施工准备 1、对进场施工人员进行安全教育。 2、准备安装工具、清点安装材料、检查安全防护措施。 3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。 二、施工流程 安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成 三、施工方法 1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。 2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。 3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。 4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。安装完成后需将导水槽保护膜去掉。安装螺栓要求能轻松放进导水槽和C型钢安装孔内。 5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。 6、安装组件： 6.1从下端往上端安装组件，每相邻组件上下边框之间间隙在5mm之内，安装时需在组件上下边框交接处立面两端打胶；每个组件下边框下檐需要吻合压在下组件上边框上，安装组件时需要左右上下轻微移动组件，使组件处在合适位置； 6.2安装后间隙较大地方需要密封胶密封，禁止过量打胶，禁止密封胶残留到组件上面。安装时杜绝野蛮操作。 6.3防漏要求：整个大棚组件部分不允许有漏雨现象，若漏电超过5个，每个漏点�？�50元，并无条件返修直到无漏点，若一个大棚一次验收无漏点，一个棚奖励200元。 6.4组件安装过程中，组件正面玻璃、背面背板禁止划伤，划伤组件禁止安装、应隔离存放；整个工程组件无破损率，所有施工方造成的组件破损均应照价赔偿，如若发现人为刻意破损，会额外�？睢� 6.5组件安装平整度：相邻组件高度差不超2mm，整个大棚区域东西轴线组件高度差不超5mm。 6.6组件边缘高差，相邻组件高差不超1mm。组件整个平面角度为20°，偏差≤1°。 6.7组件开箱前应检查外包装箱是否有破损，若有破损应及时通知厂家、监理、物料员、现场管理技术人员现场确认。若无现场确认，出现组件破损情况由施工方承担。 7、压块安装： 7.1组件安装完成或组件安装的同时，将压块按照图纸尺寸位置安装。压块螺母紧固后需“横”到导水槽内，不允许压块螺母有“竖”向现象。压块螺母分正反两面，带压痕面为上面。 7.2安装压块必须使用安装工具，目前安装工具为木板，安装压块时安装人员必须有保护措施。安全绳必须牢靠，且需绑在安装人员身上，下班时需随安装人员将木板和安全绳随时撤下来，安全措施不到位，未撤木板、安全绳，发现一次�？�1000元。 7.3压块需及时安装，随棚安装，若各施工队压块没有及时安装，造成组件滑落，各施工最除赔偿物料损失外，还有额外�？�。 7.4整个压块安装过程中不允许对踩踏组件任何部位，发现一次�？�1000元。杜绝人员、重物放置上面。压块安装时螺栓紧固力度要适中。 7.5压块应按照要求数量全部安装，不允许有漏压现象。 8、防漏要求：整个大棚组件部分不允许有漏雨现象，若漏点超过5个，每个漏点�？�50元，并无条件返修直到无漏点。若一个大棚一次验收无漏点，奖励200元。 9、检查验收：整个电站安装工作采用边安装边检查验收形式，工作中各施工者需保证自检合格，整体安装完成后，需统一全面检查验收。 四、质量要求 1、导水槽左右间距为1000mm±1.5，安装导水槽保证下端平齐，误差±3mm。 2、导水槽与C型钢靠安装螺栓、密封胶垫连接固定密封，需保证连接牢靠，不渗水。 3、每相邻组件上下边框之间间隙在5mm之内，有间隙地方需要密封胶密封；每个组件下边框下檐需要吻合压在下组件上边框上。 4、压块螺母紧固后需“横”到导水槽内，不允许压块螺母有“竖”向现象。压块安装时螺栓紧固力度要适中。 5、组件安装平整度：相邻组件高度差不超2mm，整个大棚区域东西轴线组件高度差不超5mm。 6、组件边缘高差，相邻组件高差不超1mm。组件整个平面角度为20°，偏差≤1°。 7、安装后有间隙地方需要密封胶密封，禁止过量打胶，禁止密封胶残留到组件上面。安装时杜绝野蛮操作。 8、整个组件均不允许承重，杜绝人员、重物放置上面。 9、防漏要求：整个大棚组件部分不允许有漏雨现象，若漏点超过5个，每个漏点�？�50元，并无条件返修直到无漏点。若一个大棚一次验收无漏点，奖励200元。 10、未尽安装要求以现场技术人员指导为准。 ? ? ? ? |
|||||||
|
交底人 |
? |
接受人 |
? |
交底日期 |
? |
||
|
工作人员 |
? |
||||||
?
?
l? 组件安装安全技术交底表
光伏组件的安装环境和电压等级决定了施工人员需要进行安全培训才能正式开工，小固在此提供常规注意事项，对于复杂的项目现�。┕さノ恍枰姓攵孕缘呐嘌怠＃�
|
施工名称: |
? |
编号: |
? |
|||||||||
|
工程名称 |
|
施工部位或层次 |
|
|||||||||
|
施工内容及 |
组件安装安全技术交底 |
交底日期 |
年? 月? 日 |
|||||||||
|
?交底内容: |
||||||||||||
|
1、严格执行三级教育与安全交底制度，未经教育与交底，禁止上岗与施工。 2、作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带扣；严禁赤背，穿拖鞋； 3、组件吊装作业必须严格执行操作规程，检查组件包装箱的完好情况。 4、安装作业时必须佩戴合格的防护用品，带防护手套，穿防砸谢。应把手头工具放在工具袋内； 5、作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹； 6、安装作业时，必须保证组件的完好无损，防止磕碰，防止触电，防止轧伤及划伤。 7、电源的接驳与拆除应由电工来完成，手持电动工具外壳必须有良好的接零保护，并设有独立开关箱，室外开关箱应有防雨措施，并有门锁。 8、接线作业必须按照图纸及规范要求进行，防止触电 。 9、特种作业人员应持证上岗，禁止无证作业。 10、 夜间作业必须有足够的安全照明设备。 ? |
