一种光伏阳光房的建设过程
2017年即将进入最后一个月，分布式光伏正如行业的预测，迎来巨大的发展。当驾车穿梭于城市的高架，乡村的田间小路，你会发现在越来越多的屋顶上，整齐排列着的光伏组件在安静地收集阳光，默默践行使命。
在这一年，有一种光伏与建筑结合的形式，因其“温馨，美观，安静，大气”等优点，成为业内应用热点——它就是光伏阳光房。
小固在与行业专家沟通及拜访现场过程中，发现很多光伏同仁有安装阳光房的想法却不知道如何着手，以及对光伏阳光房在荷载、防水等方面存在的问题不够了解。
特此，EVO视讯·中国太阳能学院将与业内专家一同推出系列文章，着重介绍基于不同光伏组件如何搭建符合客户期待的光伏阳光房。本篇文章太阳能学院将与友科太阳能一同为大家介绍基于构件式光伏瓦的阳光房的建设过程。
一、什么是构建式光伏瓦
构建式光伏瓦是一款具备光伏发电的建筑材料，由于产品本身可以作为防水材料，在光伏阳光房、光伏车棚、平改坡等项目中得到应用。

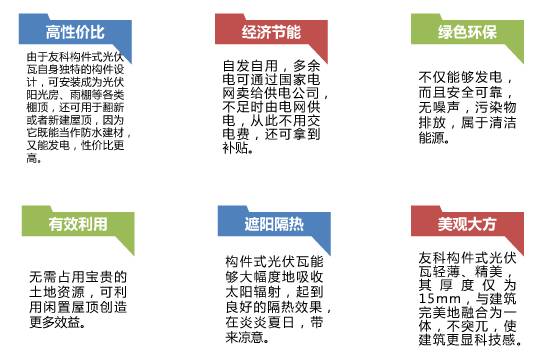

图1 构件式光伏瓦的特点
二、基于构件式光伏瓦的阳光房建设过程
按照一般光伏项目的建设流程，首先要收集项目的接入条件、气候条件、周边环境、屋顶条件等信息，根据结果进行系统设计，EVO视讯·中国太阳能学院之前已经分享了一些前期开发、系统设计等文档，这里不再赘述。
三、光伏阳光房项目前期勘查
开发过程中确认项目接入、气候、环境及屋顶等条件满足需求后，可以通过人工测量或者无人机等方式确认屋顶尺寸及组件排布。
图2 需要确认的屋顶尺寸
其中a，b，c分别为可用部分长度、宽度和墙面高度，根据数据得出阳光房面的角度，并确认可行性。
四、光伏阳光房支架设计
根据前期勘探结果，确认光伏支架的材料和安装形式。常见基于构件式光伏瓦的阳光房项目中，支撑支架一般选择不锈钢矩形管，即前立柱与顶部采用不锈钢矩形管，封面与断桥铝门框相结合。
根据屋面与阳台测量尺寸信息，确认组件排布数量，并确认支架立柱与檩条方案。

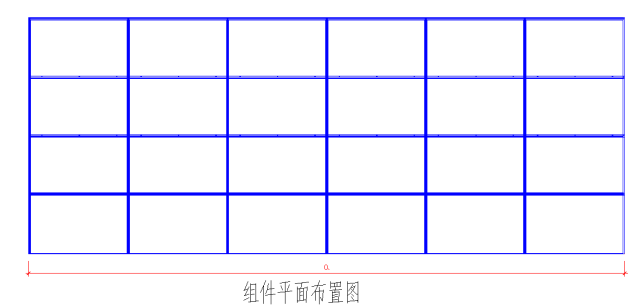

图3 组件平面布置图
图4 檩条布置图

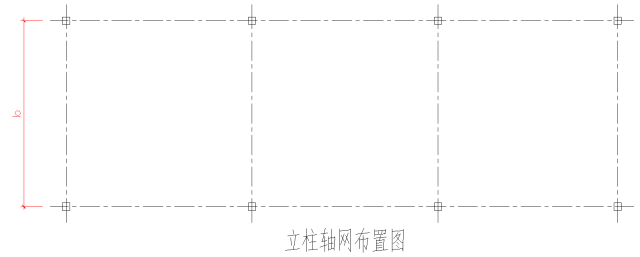

图5 立柱轴网布置图
考虑光伏阳光房建成后的功能，需要与客户确认阳光房前立柱的最矮高度，一般情况下不低于2.2米，同时由于构件式光伏瓦靠结构进行防水，最低的倾角不能低于10°。
图6 组件立面布置图
五、光伏支架安装固定
根据前期设计图纸，准确确认前立柱的位置，并用膨胀螺丝或其他安装方法将前立柱与屋面进行固定。
根据前期设计图纸和前立柱的位置，确认后立柱的位置，确保前后立柱水平工整，并用同样的方式进行固定。
根据图纸和立柱，安装斜梁和檩条，一般采用焊接的方式，也可以采用螺栓紧固。

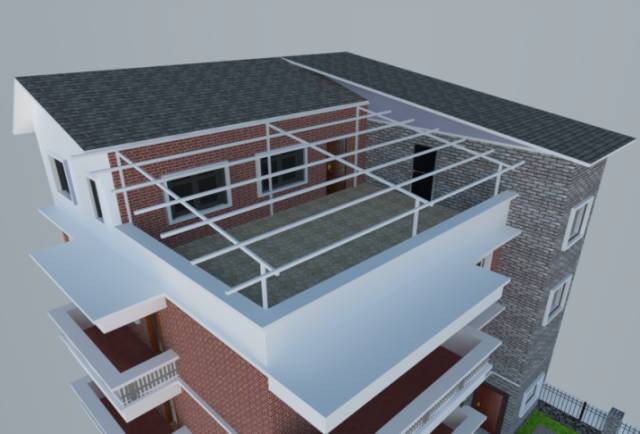

图7 支架安装方式及效果图
六、光伏组件安装及防水注意事项
构件式光伏瓦与檩条的安装方式与常规组件安装方式有一些差别，主要区别的地方为使用配套的导轨，同时如下图箭头所示，导轨与光伏瓦的连接部分为挂钩安装，不需要固定。
图8 光伏瓦固定
光伏阳光房的防水性能是用户关心最多的问题，如何确保光伏阳光房在长期使用过程中不出现漏水问题成为设备厂家、设计厂家和安装厂家一直关注的地方。文档介绍的构件式光伏瓦，在防水性能上的表现可以分为三个部分：
1、左右光伏瓦之间的配合
图9左右光伏瓦之间的配合
构件式光伏瓦采用左右配合搭接的方式来防水，并且在搭接处设计了多道导流槽，可以将渗入的雨水快速排出，起到左右防水的作用。
2、上下光伏瓦之间的配合

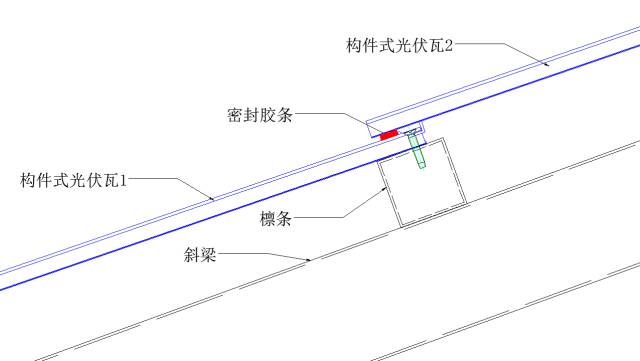

图10上下光伏瓦之间的配合
3、光伏瓦底部防反向渗水
图11 光伏瓦底部防反向渗水
2017年，光伏行业推出了新型很多光伏与建筑结合的应用形式，推动了市场对光伏的认可，光伏瓦是其中的代表，EVO视讯·中国太阳能学院将在后续文档中介绍其他组件的在阳光房中的应用，希望能提供一个讨论的平台及话题，欢迎广大光伏人可以积极参与其中，并分享经验。
