这些户用光伏系统常见接地，你造吗？
光伏系统的接地是光伏施工人员最容易忽视的问题之一，尤其是小容量光伏系统，人们对接地、防雷并不十分重视。但是不做接地会因为设备对地绝缘阻抗过低或漏电流过大而报错，影响发电量，甚至�：θ松戆踩�。 其次没有遮蔽的或高处的金属体更易遭雷击，不做接地设备可能会被雷击，造成人身财产损失。
所以小固建议每一个光伏电站都要做好接地。那么，一个户用的光伏系统接地包括哪些接地呢?
1.组件侧接地
（1）组件边框接地
很多人认为组件与支架均为金属体，直接接触导通，只要做了支架的接地处理就不用再做组件的了。实际上组件铝边框与镀锌支架或铝合金支架都做了镀层处理，满足不了接地要求，只有组件的接地孔连接到支架上才算组件有效接地。
一般说来，组件的接地孔用于组串之间连接使用，组串两端的组件接地孔会与金属支架连接。

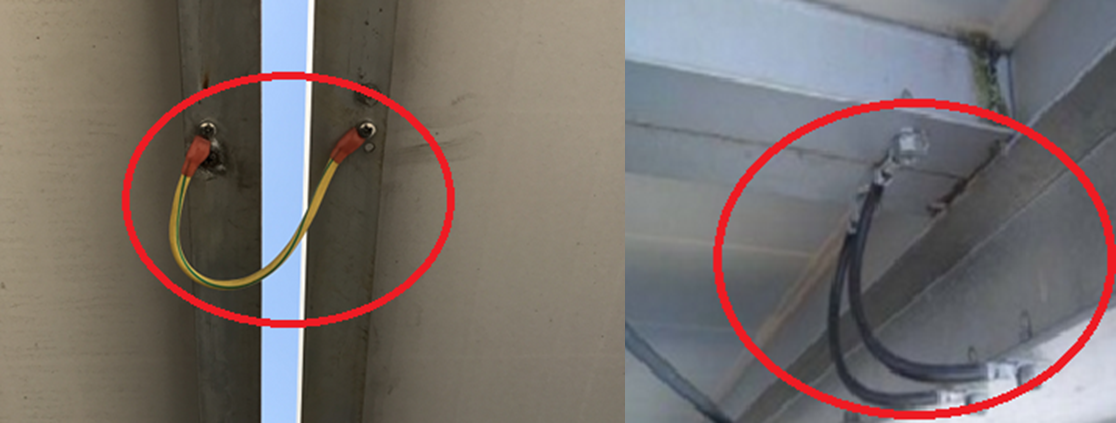

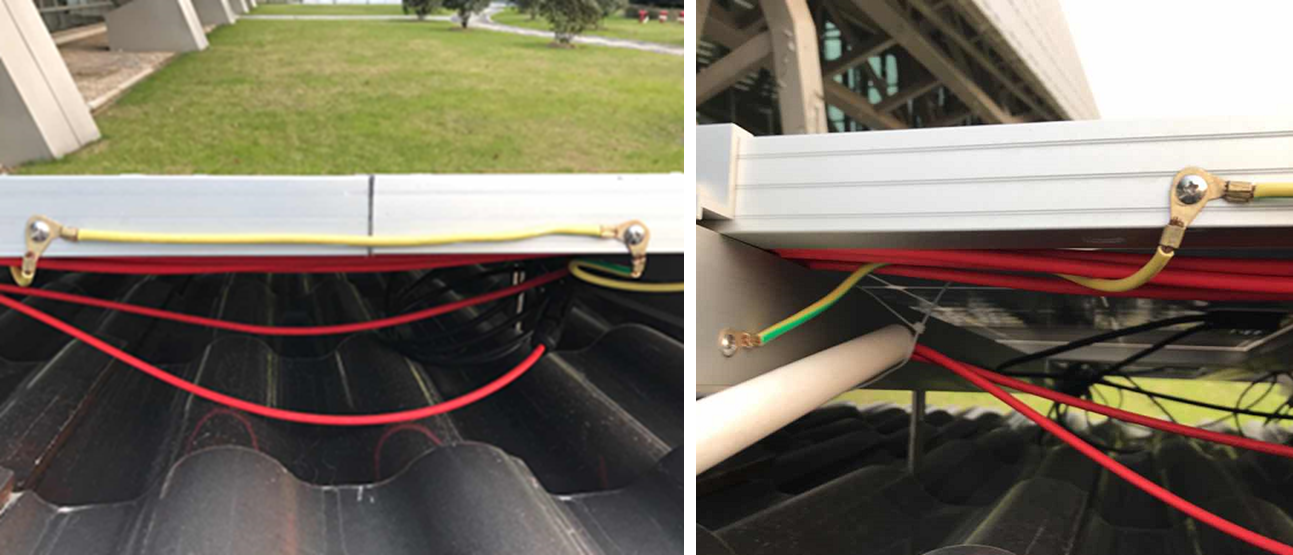

现场图例一
现场图例二
还有一点，组件存在着老化问题，可能产生漏电流过大或者对地绝缘阻抗过低问题，如果边框不接地，几年之后，逆变器很可能报相应的故障导致系统不能正常发电。
2）组件支架接地
对于组件的接地，一般选用40*4mm的扁钢或者φ10或者φ12的圆钢，最后埋入深度1.5m的地下，光伏组件的接地电阻要求不大于4Ω，对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。

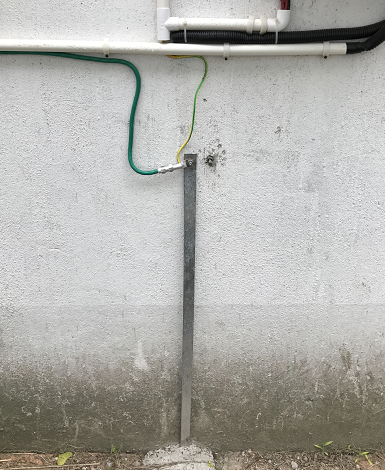

现场图例一（扁钢）
现场图例二（圆钢）
2.逆变器侧接地
（1）工作接地

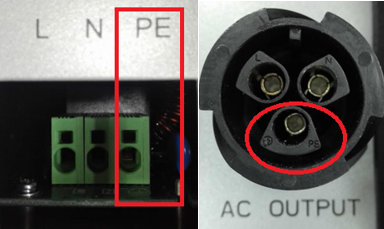

NS机型PE端/DNS机型PE端

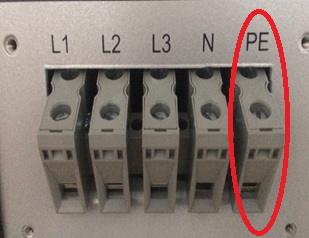

SDT&DT 机型PE端
一般工作接地（PE端）接到配电箱里的PE排上，再通过配电箱做接地。
（2）保护接地
逆变器机身的右侧有一个接地孔是做重复接地，保护逆变器和操作人员的安全。
项目现场一（GW5000D-NS）
项目现场二（GW5000D-NS+GW3000-NS）
逆变器的机壳保护接地可以单独使用接地极，也可以和配电箱共用一个接地极（通常），如下图所示。

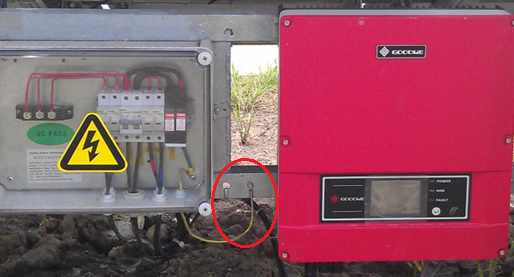

项目现场三（逆变器、配电箱共用一个接地极）
3配电箱侧接地
（1）防雷接地
交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上，如下图所示。
图一
（2）箱体接地
根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

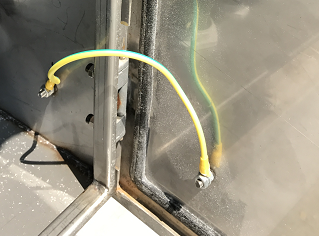

配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示。
图二
配电箱内设备所有的接地线均要与PE排连接，再有PE排引出，如下图所示。
图三
结论：
以上，从组件侧、逆变器侧、配电箱侧三个方面阐述了户用光伏系统的接地方式，希望对读者有所启发，同时小固也希望安装商不要怕麻烦，做好系统的接地，减少后期不必要的运维，保障系统稳定安全高效的运行。限于作者水平有限，文章难免有疏漏不足之处，欢迎各位光伏朋友指正、补充！也请大家继续关注小固！
