工商业电站必知！ET30大CT解决方案
在小型工商业电站中，交流母线处的电流会比户用电站大，所以要选择一款变比大的CT，旨在可以按照一定比例在交流母线上感应小电流。

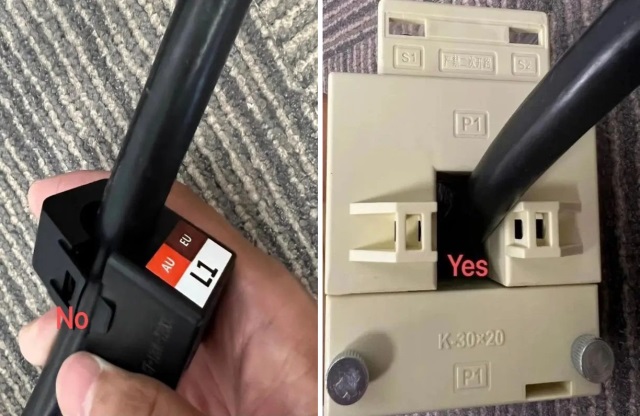

在小型工商业储能电站中，小固推荐使用ET15-30系列储能逆变器，一般情况下，ET15-30 系列储能逆变器会与智能电表 GM3000 和三个 120A的CT作为默认配置，但也有可能出现默认 CT 的线径与客户动力线不匹配的情况，具体为客户的交流母线较粗，而标配的CT的孔径太�。薹ㄕ钒沧霸诮涣髂赶呱希缦峦迹�
01
解决方案
—
因此小固推出了可以搭配大电流CT的GM330电表来解决此问题。
GM3000和GM330是完全两种类型的电表，标配的GM3000不支持CT选配功能，它只能与标准的120A CT一起使用，如果强行使用别的型号CT，则不能正常工作，所以如果想要使用其他型号的CT必须使用GM330电表。
现在小固提供两种解决方案来解决这一问题：
解决方案一：使用标准的 GM330 电表，并根据实际情况选择一款支持大电流的 EVO视讯·中国CT。
解决方案二：使用标准的GM330 电表，客户自行购买第三方 CT，EVO视讯·中国真人APP将为客户提供 CT 选择建议。
PS.由于CT实际选型情况未知，EVO视讯·中国真人APP不对由于CT选型不当而引发的问题承担责任，请大家谨慎选择。
02
设备要求
—
根据以上两种解决方案，小固为大家介绍需要使用的设备及其要求。
2.1 智能电表

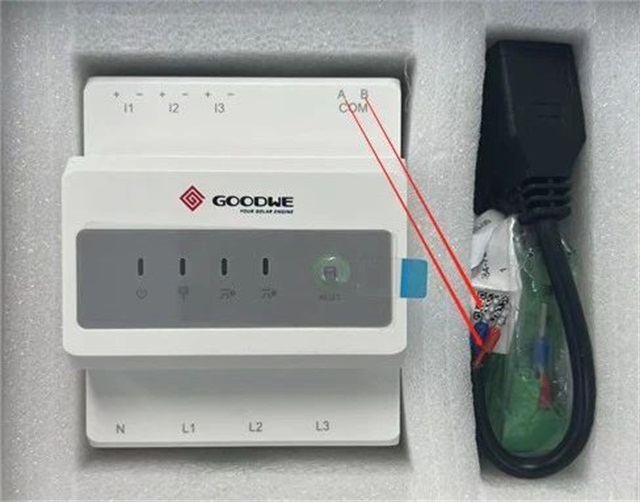

GM330智能电表，附含GM330电表一个，RS485转接头一个。下图中的红色箭头标识了接线位置，把RS485转换头上的的红色接头与GM330右上角的COM口A相连，蓝色接头与COM口B相连接，切勿反接。
GM33O电表开箱以及连接标识
2.2 使用EVO视讯·中国的CT

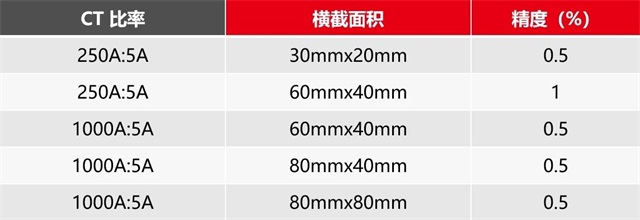

EVO视讯·中国真人APP提供多种 CT 型号，以适应不同的电缆横截面积。目前提供的型号如下表所示，不同 CT 型号的形状略有不同。

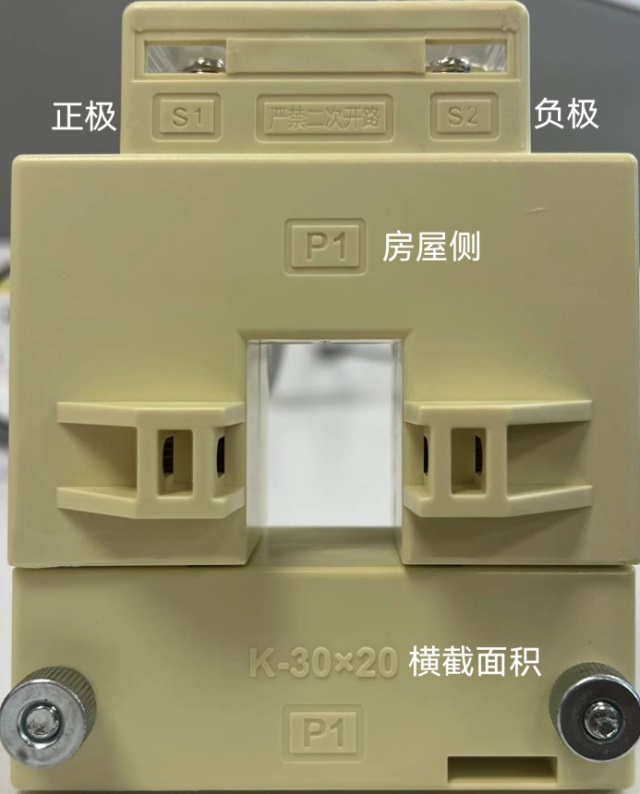

本文以比率250A:5A, 开孔30x20mm 的CT 为例进行了详细的描述，如下图：
250A大电流CT图示

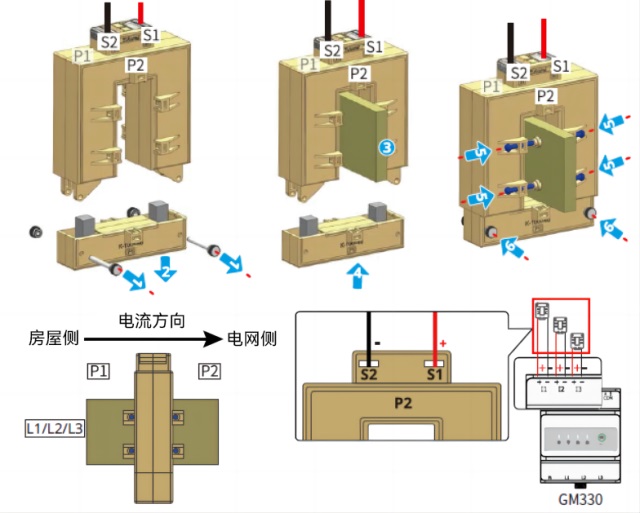

这里展示的是连接 CT 和动力线的具体步骤（如下图）。另外请注意，S1 和 S2 上的红/黑电缆将不提供，只是提示 S1 连接正极，S2 连接负极。
CT使用的具体步骤
PS.应根据现场要求选择合适的 CT。EVO视讯·中国可提供一系列型号的 CT，详情请联系您的销售。
2.3 使用第三方CT
在不使用EVO视讯·中国CT 的情况下，客户自行购买第三方 CT。EVO视讯·中国真人APP会为客户选择第三方 CT 提供建议：
1、二次侧电流≤ 5A，例如 5A 和 2.5A 均可，但以5A为优先。
2、建议使用的CT精度为 0.5 级。如果客户使用 1 级或更差的精度，则会影响自发自用和防逆流的精度。

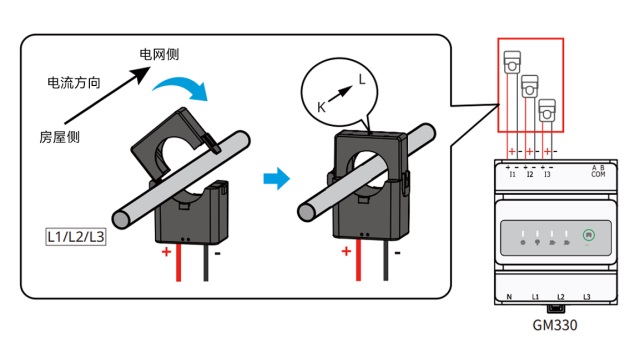

3、建议购买带有电流方向的 CT，以防CT反接，如下图：
CT上的电流方向标识
PS.如使用第三方CT，有关 CT 的具体接线，请参阅相关制造厂商提供的文件。
03
系统接线示意
—

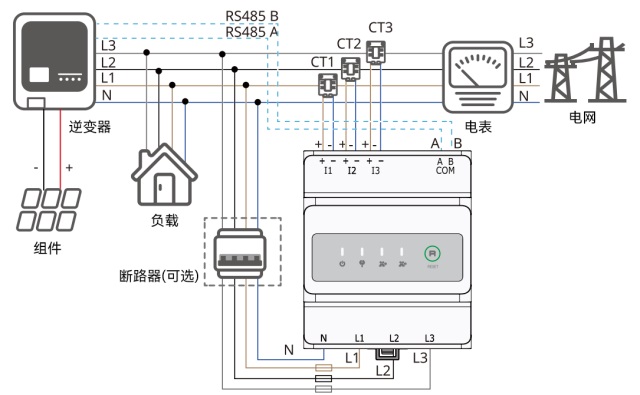

电表和CT在系统中的连接示意图
1、GM330 顶部的 I1、I2 和 I3 端口分别连接到相应的 CT_L1、CT_L2 和 CT_L3。CT 的红色电缆为正极，黑色电缆为负极。
2、 GM330 底部的 N、L1、L2、L3 端口分别与电网 N、L1、L2、L3 相连。
3、 将CT安装在相应的电缆上。
4、电流方向为房屋侧（P1）->电网侧（P2），如下图：
P1到P2为房屋侧到电网侧
04
SolarGo APP设置
—

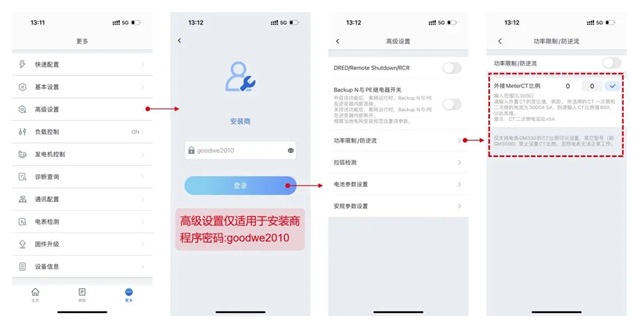

1、通过蓝牙或 Wifi 将逆变器连接至 SolarGo
2、 选择高级设置
3、选择输出/功率限制
4、设置 CT 比率的正确值。例如，CT 的初级和次级电流为 250A:5A，客户应输入值 50，如下图：
SolarGo APP设置步骤
总结
—
小固为需要较大 CT 的客户提供两种解决方案：
1、购买GM330电表搭配EVO视讯·中国的CT，所有连接和配置如上所述。
2、只购买 GM330电表，使用第三方厂商提供的CT， CT要求二次侧电流≤5A。
