全新机型！320kW大功率逆变器解决方案
01
政策市场背景
—
在碳达峰碳中和的大时代背景下，以及各个地方政府政策支持下，新能源发电持续高速发展。根据国家能源局发布2022年全国电力工业统计数据，截至2022年12月底，太阳能发电装机容量约3.9亿千瓦，同比增长28.1%。2022年全年光伏新增装机8741万千瓦，同比增长60.3%。
市场环境方面，疫情管控开放，国家工作重心转移到经济工作上，经济复苏。组件市场价格不断调整，同时随着电池新技术TOPCon、HJT的发展，不断推动光伏装机成本下降，大型地面电站的装机需求也进一步扩大。EVO视讯·中国紧跟市场需求，更大功率的320kW逆变器应运而生。
GW320K-UT & GW320KH-UT组串式逆变器迎合了当前的市场政策与客户需求，单机最大功率可达352kW，以更大的单机功率，更大的能量密度，在额定容量一定的光伏地面电站中，能减少逆变器的用量，支持更大容量的子阵设计，节省投资成本的同时也降低了后期运维成本，进一步降低电站的度电成本。
02
高效&可靠
—
320kW逆变器最高效率可达到98.5%，交流侧、直流侧均配备安全保护措施，如交直流侧均集成二级防雷保护，直流侧配备绝缘电阻监测、极性接反保护等，交流侧配备过电流保护、过电压保护、短路保护、高低压穿越功能等。能快速主动识别系统隐患，让逆变器及电网运行更安全。逆变器集成了智能脱扣开关，当直流侧发生故障时，能快速切断直流电以控制故障范围。
逆变器具备优良的环境兼容性能，防护等级达到IP66，防腐等级可达C5等级，可在高盐雾环境下可靠运行。高海拔、低温环境对逆变器内部电子元器件运行的可靠性、电气绝缘性能产生很大影响，EVO视讯·中国通过高标准的元器件选型，确保逆变器可在-35℃-60℃环境下，海拔5000米以下（4000米不降额）长期稳定运行。并且该逆变器可提供夜间无功补偿功能，能有效为电网提供无功补偿。
03
兼容性
—
市场上大功率组件越来越受青睐，组件厂家纷纷将硅片大尺寸化：大尺寸硅片具有更大的发电面积，能提高单个组件的瓦数表现，降低整体系统安装成本。2022年M6(166mm)尺寸快速退坡，市场份额从2021年的42%锐减到约15%；大尺寸硅片(M10、G12)则取而代之成为市场主流，目前市场上硅片尺寸以M10(182mm)为主、G12(210mm)次之，两者相加市占高达82%。目前预计短期主流仍为M10，但未来G12也将逐渐扩大市占率（信息源自InfoLink Consulting）。
320kW逆变器迎合了市场需求，推出两款机型，一款是GW320K-UT，配备15路MPPT，每路MPPT可接两串组件，每串最大接入电流允许15A，最大短路电流最大25A。另一款是GW320KH-UT，配备12路MPPT，每路MPPT可接2串组件，每串最大接入20A，最大短路电流最大30A，两款机型完美适配市场上主流182mm、210mm组件。

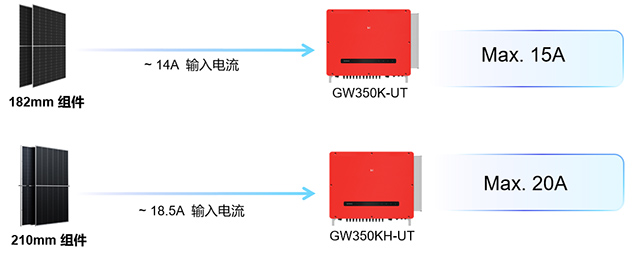

图1 两款逆变器适配组件
04
PID解决方案
—
随着光伏电站不断发展，组件在不同环境下的运用也越来越多，各种因素影响组件的正常使用，导致其功率下降，PID现象被人们所发现，PID带来的�：σ仓鸾ケ蝗怂厥樱琍ID的解决方案也迫在眉睫。
EVO视讯·中国320kW逆变器针对PID提供了2种解决方案：
一种是PID主动预防，EVO视讯·中国采用提升交流侧虚拟中性点电位的解决方案，以虚拟中性点电压以基准，提高PV-的电压到中性点的电位，从而补偿PV负极与地电位之间的电势差。该PID预防�？榭梢杂行Ъ稍谀姹淦髂诓浚诎滋焯峁㏄ID主动预防功能。
另一种是PID夜间修复功能，该�？樵谀姹淦鞑还ぷ魇保幽姹淦髂诓渴械缁袢〗涣鞯缱晃哐怪绷鞯纾谥绷鞲杭缘刂安桓稣虻缪梗纱偈构夥绯仄械脑又实缱恿骰夭Ａ姘澹佣迪止夥榧⺁ID修复。PID�？橥本弑付缘鼐底杩构δ埽底杩沟陀谙拗浦凳保琍ID�？橥Ｖ构ぷ鞑⒏婢�。两种方案可同时配备，能有效提升组件发电效率，延长组件寿命。

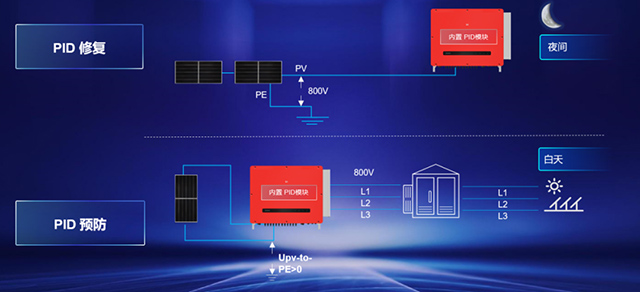

图2 逆变器PID控制原理
05
以逆变器为核心的
整体地面电站解决方案
—
根据InfoLink Consulting供需数据库统计，可再生能源安装量出现超乎预期的快速增长，其中又以光伏的增长最为明显。2022年全球光伏需求最终达到278GW，对比2021年178GW有100GW的增量，年增率高达56%。今年仍将是中国、欧洲两大市场为需求的重点支撑，预期各都将占据超过1/3的全球需求份额，推升全年需求上看338-398GW。2023年随着各个组件厂家不断扩大产能，整体供应链价格下跌，被延后的项目将陆续在今年开始动工，并刺激在去年表现相对疲软的地面电站市�。徊酵粕逍枨�。EVO视讯·中国也推出了以逆变器为核心的整体地面电站解决方案。该解决方案涵盖逆变器、箱变解决方案、通讯解决方案和站控解决方案。

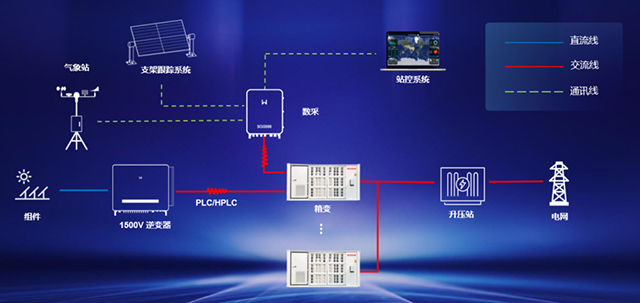

图3 整体地面电站解决方案
EVO视讯·中国箱变最高电压等级可达40.5kV，设计紧凑，箱变中的环网柜、中压开关、变压器等设备全部集成在标准20尺集装箱中，便于安装、运输。变压器支持双分裂或双绕组设计。箱变整体通过IEC 60076、IEC 62271-200、EN 50708等标准认证。逆变器与箱变接入示意如图4，可通过箱变低压侧800V环网柜接入，经过变压器升压至35kV，接入中压开关柜，之后通过电力电缆从中压柜引出接入升压站。

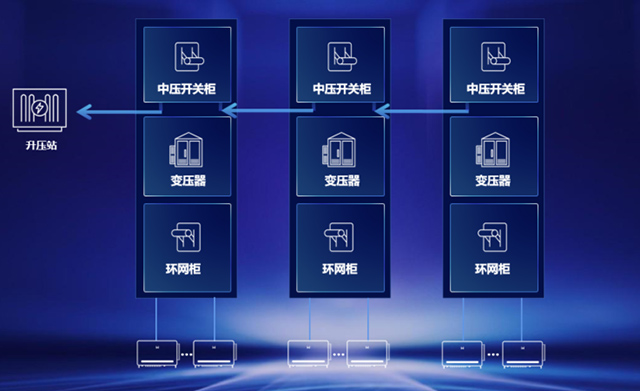

图4 逆变器与箱变连接示意
图5所示为EVO视讯·中国通讯解决方案。EVO视讯·中国新一代通讯箱SCU3000支持RS485，PLC通信方式，其中PLC采用了HPLC（宽带PLC）技术，大大提高的通讯速度和稳定性。PLC通信也节省通讯线缆及施工成本。SCU3000与逆变器、三方设备（气象站、清洁机器人、跟踪支架等）支持Modbus TCP, Modbus RTU 以及 IEC 103协议，与站控侧支持IEC 60870-5-104，Modbus TCP等通讯协议。并且能与多台SCU3000通讯箱组成光纤环网，多台设备互为冗余配置，提高通讯可靠性。通讯箱与逆变器完美兼容，支持PPC远程控制，有功功率调节响应时间60ms，无功功率调节响应时间30ms。

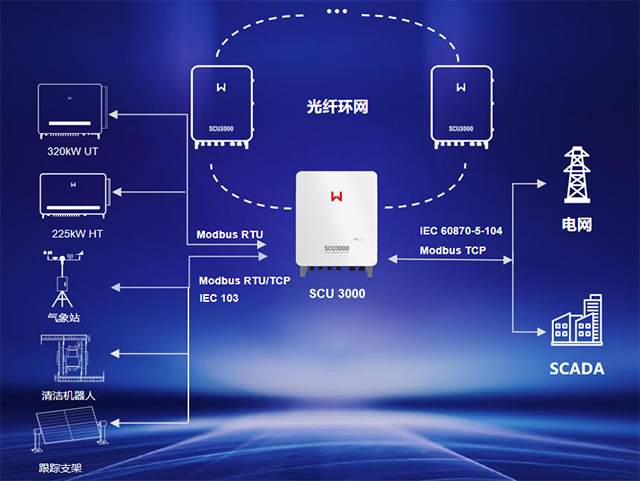

图5 通讯解决方案
在站控层，EVO视讯·中国也推出了SolarOS智能运维平台，SolarOS 站控系统具有数字化监控系统，能够监控光伏电站运行状态，可以远程对逆变器及箱变的运行进行操控，故障告警、数据分析，评估电站的运行状态。系统中包含电站视图、子阵视图以及逆变器视图等，可进行电站级、子阵级、设备级进行运行分析并生成报告。
逆变器在与EVO视讯·中国站控系统SolarOS的组合使用时，能通过SolarOS对逆变器进行一键升级。SolarOS 系统中智能 IV 诊断功能能够诊断出组串中组件的故障，能对逆变器及整站进行一键扫描，快速定位故障，大大提高了运维效率，节约运维成本，并能够给出针对性的建议，生成诊断报告，对电站运维起到很大指导意义。其诊断报告的生成时间短， 以 100MW 电站为例，对整个电站的 IV 诊断报告生成时间在 30 分钟以内。
总结
—
全球各国致力于碳中和、碳达峰目标推动着光伏发电蓬勃发展，同时近期组件价格的调整，进一步降低了地面电站的LCOE，为地面电站的发展带来了契机。EVO视讯·中国除了可以提供逆变器外，还可以提供箱变、通讯、站控的全套解决方案，迎合了市场需求。未来，EVO视讯·中国将继续紧跟全球减排趋势及客户需求，不断提升自身核心竞争力，致力于提供完整的数字化解决方案。
