【WE课堂】@光伏人 这些行业黑话你都知道么？
每个行业都有自己的“黑话”，对照以下词汇来测一测你对光伏行业的了解程度吧~
1?
逆变器相关参数
额定输出电压：在规定的输入电源条件下，输出额定电流时，逆变器应输出的额定电压值。（电压波动范围：：单相 220V±5%，三相 380±5%。）
额定输出电流：表示在规定的负载功率因数范围内逆变器的额定输出电流。有些逆变器产品给出的是额定输出容量，其单位以VA或KVA表示。逆变器的额定容量是当输出功率因数为1（即纯阻性负载）时，额定输出电压与额定输出电流的乘积。
启动电压：常规逆变器均为直流供电，每天太阳升起，组串电压会逐渐抬升，当组串电压超过启动电压值时逆变器启动并开始工作，启动电压越低启动越早发电时间越长。
（逆变器启动前，组件没有工作，处于开路状态，电压会比较高，当逆变器启动后，组件处于工作状态，电压会降低，为防止逆变器多次重复启动，因此逆变器的启动电压要比最低工作电压高一些。）
最大输入电压：逆变器能够承受的输入电压上限，与组串的最高开路电压匹配，要求在极限最低温度时，组串的最高开路电压不能超过最大直流输入电压。
MPPT——最大功率点追踪（Maximum Power Point Tracking）：是逆变器的一个核心功能，该功能会追踪当前情况下组件的最大发电功率点，这个过程就叫MPPT。在实际上MPPT是在追踪电压，只有工作在最合适的电压下，才能实现输出功率最大。
MPPT工作电压范围：即MPPT可有效追踪的组件变化电压的范围。只要在这个范围内，逆变器都可以正常工作，电压范围越宽，说明逆变器的适用性越强。
MPPT数量：逆变器MPPT的数量，每路MPPT可单独进行最大功率追踪，相同MPPT下也可存在多路组串接入。
（从解决失配的问题角度来说，MPPT数量越多越有利；从稳定性和效率上来说，MPPT的数量越少越好，因为MPPT数量越多系统成本越高，稳定性越差，损耗越多。因此需要结合实际地形需求选择合适的方案。）
标称功率：设备的额定功率，设备运行允许的最大值。
功率因数：逆变器输出功率因数可调，一般默认逆变器输出纯有功功率，即功率因数为1。可根据实际情况进行设置，调节为 ~1（0.8超前…0.8滞后）。
2?
IP等级
IP等级：防护等级（ Ingress Protection ），在IEC的标准里，针对的是电气设备外壳对外部的防护，IPXX第一个数字表示防尘；第二个数字表示防水。数字越大表示其防护等级越佳。
例如：IP65中的 6代表完全防止粉尘进入，5代表任何角度低压喷射无影响。
3?
功率因数

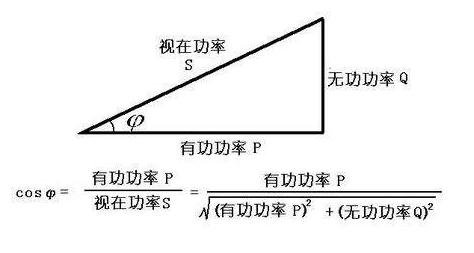

功率因数（Power Factor），简称PF：交流电路有功功率P对视在功率S的比值。功率因数反映了电源输出的视在功率被有效利用的程度。
有功功率（Active Power），简称P ：实际发出、消耗的交流电能，是指一个周期内发出或负载消耗的瞬时功率的积分的平均值(或负载电阻所消耗的功率)， P=UI cosθ，单位为瓦（W）、千瓦(kW)。
无功功率（Reactive Power），简称Q：无功功率是指在具有电抗的交流电路中，电场或磁场在一周期的一部分时间内从电源吸收能量，另一部分时间则释放能量，在整个周期内平均功率是零，但能量在电源和电抗元件（电容、电感）之间不停地交换。交换率的最大值即为“无功功率”。单相交流电路中，其值等于电压有效值、电流有效值和电压与电流间相位角的正弦三者之积。单位为乏（Var）、千乏（kVar）。
视在功率（apparent power），简称S：交流电源所能提供的总功率，等于电流电压有效值的乘积S=UI，单位为伏安（VA）、千伏安（kVA）。纯电阻电路中，视在功率等于有功功率。
P、Q、S之间的关系为 S?=P?+Q?。
4?
AFCI
直流拉弧检测（Arc-Fault Circuit-Interrupter）：通过识别电路中电弧故障特征信号,在短路或火灾发生前主动切断电源电路的一种保护装置。
直流拉弧是引发光伏系统故障的常见故障，如果拉弧长时间存在则可能引发火灾，所以需要第一时间识别直流拉弧并切断。
在光伏系统中，接触不良、绝缘材料老化、接线断裂、电缆受潮、腐蚀等原因都可能产生直流拉弧。
5?
RSD
组件级快速关断（Rapid Shutdown），安装光伏后屋顶存在600~1000V的高压，一旦屋顶起火，给消防人员灭火和救援造成安全�：�。所以要求遇到紧急情况，组件和组件是可以断开的。
快速关断的原理：电网断电，发射器由于失去供电停止维持开通的信号的发送，接收器一段时间接收不到维持开通信号，就启动关断功能；电网恢复时，发射器恢复供电，发送开通信号，接收器接收信号后闭合开关，PV直流恢复。
6?
防孤岛保护
“孤岛效应”指在电网失压或断开的情况下，发电设备仍作为孤立电源对负载供电，形成供电孤岛这一现象。
《NB/T32004-2018光伏并网逆变器技术规范》要求了逆变器具备防止孤岛效应产生的功能，即防孤岛保护功能，一旦确认电网失电，都要在2s内将并网逆变器与电网断开并停止并网发电，而实际逆变器防孤岛保护时间会更短，以确保人员及设备安全。
7?
PID
电势诱导衰减（PotentialInduced Degradation）：大量电荷聚集在电池表面，使电池表面饨化失效，从而导致电池组件的功率下降。
8?
SVG
静止无功发生器（Static Var Generator），电力系统中SVG是典型的电力电子设备，由三个基本功能�？楣钩�：检测�？椤⒖刂圃怂隳？榧安钩ナ涑瞿？�。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF、S、Q等。然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出补偿电流。
9?
光伏常见故障术语
上电无反应（不开机）
原理：直流电压未达到及其启动电压。
方案：确认直流开关是否打开，用万用表测量组串直流电压。
市电丢失/电网断电（Unity Loss）
原理：逆变器未检测到市电电压。
方案：确认是否断电、交流侧是否出现跳闸电压异常等故障。
风扇故障（Fan Fault）
原理：外风扇异常。
方案：尝试用螺丝刀拨转。
继电器检查异常（Relay check failure）
原理：机器继电器自身问题或零线带电导致。
方案：万用表交流档实测逆变器交流端子处零地电压（正常应低于30V）。
电网电压超限（VAC）
原理：机器检查的市电电压超过机器安规范围。
方案：该故障情况较复杂，建议查看逆变器报错时电压，并联系售后。
面板对地绝缘阻抗过低（ISO）
原理：机器检测PV-对地的阻值小于机器软件设定的ISO阈值（出厂设定是50KΩ，国家安规要求是33KΩ）。
方案：检查组件及逆变器的接地是否良好，直流线缆是否存在破皮，线管是否存在积水。
面板电压过高保护（PV over voltage）
原理：逆变器检测的直流电压超过逆变器的最大直流输入电压。
方案：实测直流组串电压是否超出逆变器最大直流输入电压。
