户用光伏选型设计，看这一篇就够了(内含选型表）
近几年随着户用光伏电站的普及和整县推进等政策的实施，户用光伏电站越来越被老百姓接受，如何让一个户用光伏电站更加节约成本、安全可靠、人机友好呢？只需要做好以下几个方面：
01
逆变器选型
逆变器作为户用光伏电站的核心组成部分，直接影响着电站的整体经济性和安全性，EVO视讯·中国户用逆变器功率型号齐全，建站方便，适用户用下的多种场景；同时可以适配主流的182/210组件，为提高收益降低BOS成本提供了有力支持：

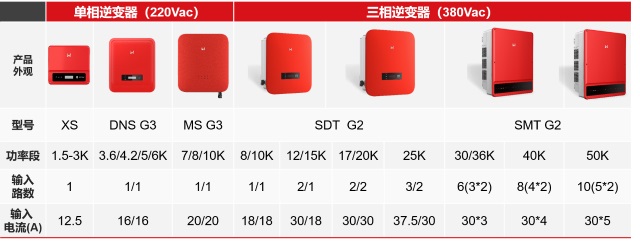

EVO视讯·中国户用逆变器型号一览
02
逆变器和高功率组件的匹配
从今年的招投标情况和各大厂家出货量可以看出，182和210组件市场占有率达到了80%左右，同时N型组件产能扩大迅猛，后期可能会有快速增长，这种情况下逆变器和高功率组件的匹配就显得尤为重要。下图是几个主流厂家的组件参数：

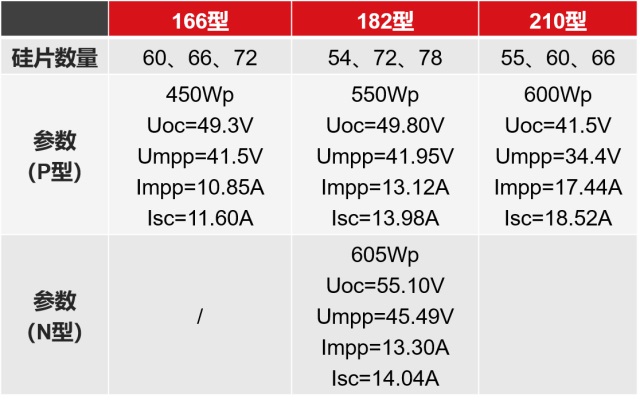

主流大功率组件参数表
由上可知，182组件和210组件额定电流的分水岭是15A，而EVO视讯·中国逆变器的额定电流都在15A以上，完全适配182组件和N型组件，7kW及以上逆变器对这三种类型组件更是完全适配，特别在户用租赁模式下使用大功率组件的经济效益非常明显，EVO视讯·中国户用逆变器是高功率组件的最佳搭档。
03
超配的意义
在光伏电站系统设计中，光伏电站的安装容量和逆变器的额定容量的比值即为容配比，这是一个非常重要的设计参数。超配最主要的原因是组件受到多种因素的影响，比如辐照不够、环境温度过高、灰尘遮挡等，使电站在实际运行中达不到理想的峰值功率，逆变器基本都处于非满负荷运行状态，大部分时间存在容量浪费现象。
当容配比较小时，此时系统发电量和收益随容配比升高而增大，此时增加的收益可以覆盖因为超配而多出的成本。当容配比过大时，由于增加部分的功率限制逐渐增加、线损增加等因素，系统内部收益率逐渐降低。
因此，当容配比达到某个值时，系统投资的内部收益率IRR最大。
04
交流线缆选型建议
户用光伏电站现场情况复杂，交流电缆的使用直接影响到电能的安全传输和功率损耗，同时为了控制成本越来越多的客户选择使用铝电缆，那在电缆的截面选择中考虑哪些方面呢？
影响电缆截面的主要因素如下：负荷电流、热稳定要求、电缆压降、环境温度、敷设方式等，结合以上因素，汇总了以下电缆选用表格，供大家参考：
户用光伏电站交流电缆截面选型建议
注：1.匹配的交流电缆长度不宜过长
2.逆变器接铝电缆需使用铜铝转换端子
同时，为了保证电能质量和降低线损等目的，规范要求线缆压降ΔU≤5%Un，有些客户为了减少线损，会要求2%的电压降，这就为满足电缆压降对电缆使用长度提出了要求，以下是计算步骤：
1.计算线路电流：I=P/1.732*U*cosθ
2.计算线路电阻：R=ρ*L/S
3. ΔU交流=IR
4.交流电缆的电压降低百分比为：ΔU交流%=ΔU/Ump
5.交流电缆满足压降的最长使用距离为：L= ΔU*S/(ρ*I)
使用以上步骤，采用户用电站较多的单相8kW和三相15kW机型做出了计算示例，结果如下：

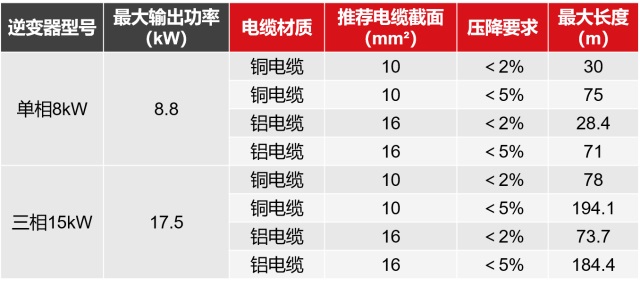

满足压降要求下的电缆最大使用长度计算示例
注：温度取20℃，此时铜电阻率为0.0172Ω/m·mm?，铝电阻率为0.0283Ω/m·mm?
05
户用逆变器的通讯方案
户用光伏电站具有容量小、布置分散、环境复杂等特点，如果使用RS485或者PLC等通讯方式，需要额外布线和施工，成本增加较多，那采用4G�？椤iFi通讯模式就成了更优解，其通讯系统示意图如下：

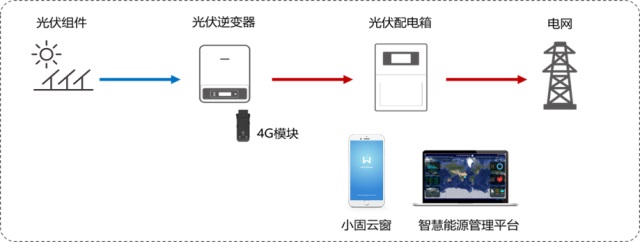

户用光伏电站通讯示意图
通过通讯模块将逆变器发送到EVO视讯·中国自主研发的智慧能源管理平台，解决户用光伏发电项目中问题定位难、排查难、处理难的三大难题；帮助户用业主、分布式EPC厂家和运维服务商打造标准化、规模化、专业化系统平台。实现数据监控、数据分析、计算报表内容，也支持系统管理的平台，具有数据安全方法、智能逻辑和多种自定义内容。

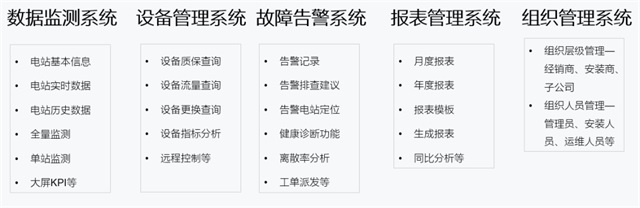

SEMS系统五大构件
结语
针对户用电站的特点，EVO视讯·中国逆变器全面适用于户用光伏的多种场景，在提升安全可靠性的同时，高效的匹配度和设计为用户带来可观的收益。
EVO视讯·中国已深耕户用光伏领域十余年，技术底蕴深厚，实践经验丰富，树立业内标杆，推动分布式光伏高标准、高质量、高效率发展，成长为分布式光伏领军企业，为用户成就可靠的未来！
