光伏电站施工通病如何防治？（下）
01

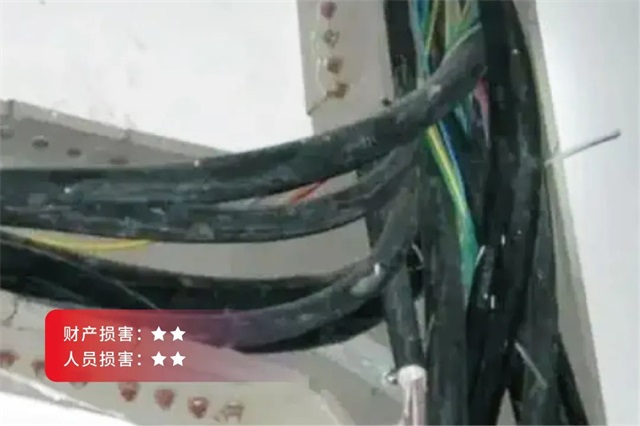

问题：连线交叉，工艺不美观。
�：Γ�柜内电线交叉连接影响美观，有破皮短路风险。
措施：二次接线分区分柜明确责任人，严格执行验收责任制，凡工艺不美观的坚决整改；二次接线采取单股绑扎形式，合理规划布局，确保不交叉。
02
问题：螺栓未紧固或接线松动。
�：�：接线松动会导致接触不良，使连接处电阻增大，发热严重，会产生火花，严重时会烧坏连接端子。
措施：接线式确保螺栓紧固，完工由专人负责验收（抽查紧固率），对厂家接线应逐一紧固，防止有接线松动现象。
03

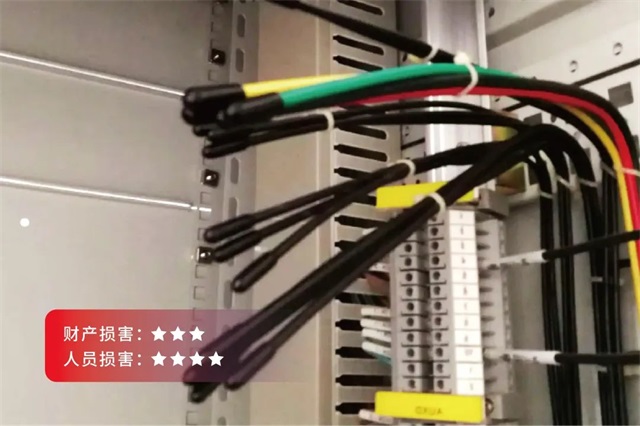

问题：备用线芯处理不规范。
�：�：影响美观，影响使用寿命，使用时不便于区分材料型号及材质。
措施：备用芯头单股绑扎整齐，芯头采用塑料绝缘护套，标识清晰规范。
04
问题：号码管标志手写。施工与厂家长度不一致，排列不整齐。
�：�：影响美观，字迹�：还嬲跋煳奕嗽笨焖傧呗纷呦颍黾优挪楣收夏讯群褪奔�
措施：号码管采用激光打印，排列整齐，字头方向统一，确保厂家与施工号码管长度、打印字体和大小一致（技术协议中明确）。
05
问题：二次电缆芯线损伤。
�：�：引发停电维修，短路发热造成火灾，漏电造成触电伤亡，早成经济损失。
措施：严格加强成品保护，防止刮伤电缆，电缆开破时要小心用力，防止割伤导线。
01
问题：电缆布线凌乱，交叉、弯曲、跌落电缆比较多，影响工艺。
�：�：电缆绝缘层弯曲磨破，造成漏电和触电。
措施：电缆支架宽度（沟）从设计出发增加宽度，确保转角处电缆满足转弯半径要求，走线圆滑美观。放电缆前，精心策划，确保走线不交叉。
02
问题：室内外接口处，电缆沟交叉处、电缆夹层处等电缆捆扎不规范，走线凌乱。
�：�：影响美观，容易造成短路，造成漏电和触电。
措施：重点注重室内外接线处、电缆沟交叉处、电缆夹层处等电缆施放，确保不交叉，顺直美观。绑扎牢靠，分类排放，电缆沟交叉处特制转弯托架。
03
问题：动力与控制电缆没隔离。
危害：动力电缆对控制电缆造成干扰。
措施：按照反措要求，在设计时应明确动力及控制电缆，明确要求分开敷设。
04

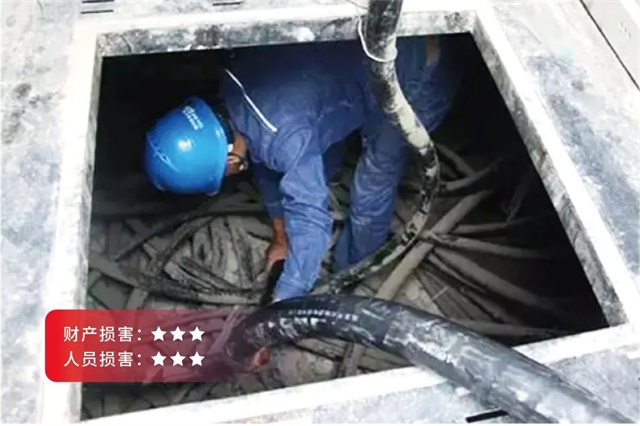

问题：交流电缆沟杂物堆积。
�：�：电缆绝缘、线芯和外部包皮损伤，电缆散热不良。
措施：电缆沟应保持无杂物、排水正常。
01
问题：防火封堵不美观，未完全封堵。
危害：影响美观，小动物进入安全隐患，火灾情况不能阻止火势蔓延。
措施：防火涂料一定要刷涂均匀，不遗漏；采用成品保护措施，防止对电缆、地面等造成二次污染。
01
问题：接地焊接工艺，焊渣未除，焊缝不饱满，焊接面积不够。
�：�：影响美观，可能会出现虚焊、假焊，影响焊接质量判断。
措施：接地严格按照2012版接地规程要求施工，并确�：附又柿抗ひ彰拦�。
02
问题：设备与接地环网搭焊长度不够。
�：�：无法保证接地体之间的可靠的电气连接，电阻值达不到要求，无法保证安全。
措施：接地装置焊接的搭接长度应符合下列规定，扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊，圆钢与扁钢搭接为圆钢的6倍，双面施焊，圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；接地扁钢引出部分刷绝缘黄绿漆，要求间隔均匀醒目、顺序一致。
01

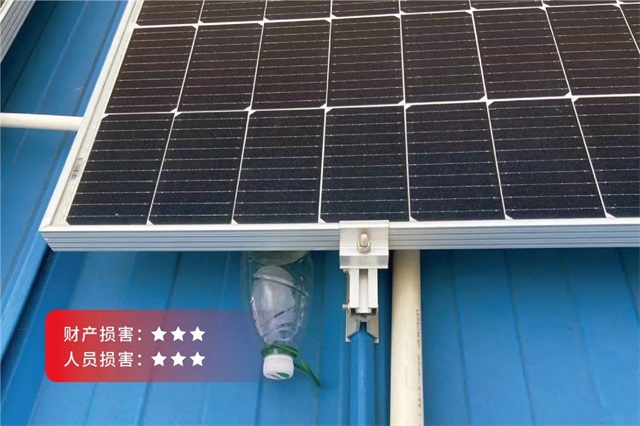

问题：组件下方杂物未清理。
�：�：影响现场清洁美观度，杂物遮挡组件影响发电，引起热斑等损坏组件。
措施：施工完毕后，清除组件下方杂物垃圾。
02
问题：屋面排水口杂物堵塞。
危害：影响原建筑物排水能力，积水后影响防水层。
措施：施工完毕后，清除排水沟杂物垃圾。
03
问题：光伏区杂物未清理。
�：Γ�易燃物、杂物引起火灾。
措施：施工过程中，发现杂物可燃物，应清理防止安全隐患。
