实用！3种储能方案解锁整县推进新模式
整县推进中面临着越来越多的问题，譬如台区变压器容量不足、负荷对电网短时冲击、光伏发电消纳差、企业用电费率高、限电等，EVO视讯·中国“光伏+储能”为这些场景提供了解决方案；同时各地也相应推出分布式储能补贴政策，落实碳达峰碳中和目标任务，加快推进能源绿色低碳转型。
本文罗列了分布式储能部分政策以及EVO视讯·中国整县推进储能经典设计方案。
01
分布式储能部分政策
多个省份发布政策要求配置储能，小固整理了部分分布式储能相关政策，因篇幅有限，更多的储能政策可关注本微信公众号后续文章。
1.1 苏州工业园区
苏州工业园区发布《苏州工业园区进一步推进分布式光伏发展的若干措施》。
2022年1月1日后并网发电、且接入园区碳达峰平台的分布式光伏项目，对建筑业主方按项目发电量补贴0.1元/千瓦时，补贴1年。对光伏建筑一体化应用项目(光伏组件作为建筑构件)投资方按项目发电量补贴0.1元/千瓦时，补贴3年。支持光伏项目配置储能设施，2022年1月1日后并网、且接入园区碳达峰平台的储能项目，对项目投资方按项目放电量补贴0.3元/千瓦时，补贴3年。
1.2 浙江义乌
浙江义乌发布《推动源网荷储协调发展和加快区域光伏产业发展的实施细则》。
用户侧储能根据峰段实际放电量给予储能运营主体0.25元/千瓦时的补贴、补贴两年；已参与共享储能交易的不再享受此补贴 。
1.3 深圳福田
深圳福田区发布《深圳市福田区支持战略性新兴产业和未来产业集群发展若干措施》。
支持鼓励在福田区开展高安全、高可靠、长寿命的储能项目建设，结合节能超市采购额比例，对已并网投运且实际投入100万元以上的电化学储能项目按照实际放电量，给予最高0.5元/千瓦时的支持，每个项目支持期限为3年，同一项目支持不超过200万元。对冰蓄冷、水蓄冷等其他储能项目，结合节能超市采购额比例，按项目实际建设投入的20%以内，一次性给予最高200万元支持。
02
户用光储解决方案

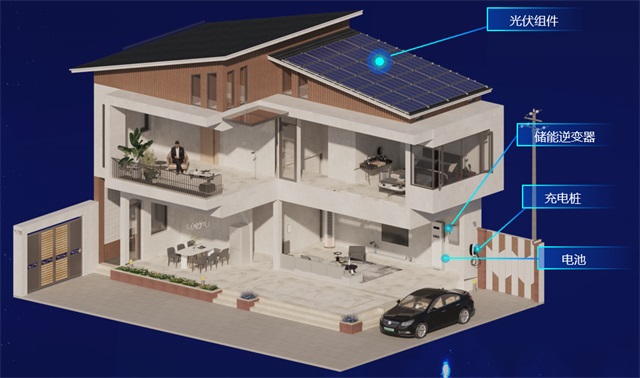

某村共120户居民，其中30户别墅家庭平时用电量较大，安装储能系统，平均每户安装12.8kWp光伏及6.6kWh储能，整个村总容量为384kWp光伏和198kWh储能，如图所示。
2.1 系统配置

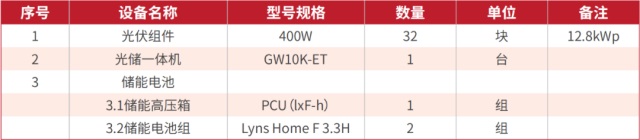

12.8kWp/6.6kWh储能系统配置清单

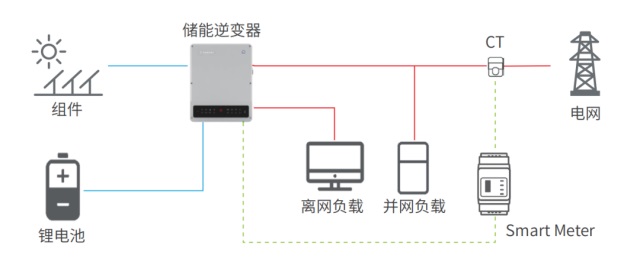

2.2 电气系统图
2.3 运行策略
? 通用模式：PV充足的时候，优先供负载使用，多余的电给电池充电，电池存满还有多余的电卖给电网；当PV不足的时候，电池放电，和PV一起供负荷使用；当PV和电池里的电都不足以供负荷使用，由大电网进行补充；
? 峰谷套利模式：对电池的充放电时间进行设置，在电价谷时阶段，由电网给电池进行充电，在峰时阶段，电池放电给负载使用。
考虑到居民本身白天用电量不大，峰谷套利没有太大的空间，故本系统设置为通用模式。
2.4 经济测算

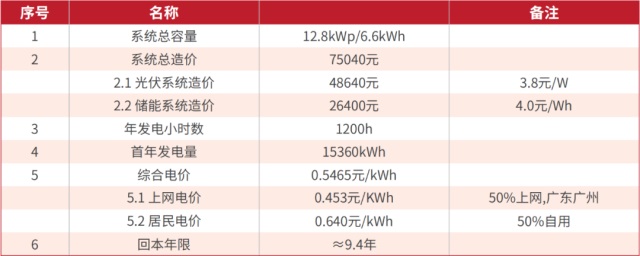

以单户12.8kWp/6.6kWh储能系统来测算：
注：广州第一档0.64元/kwh，第二、三档电价分别在第一档基础上加价0.05元、0.30元，即依次为每千瓦时0.69元、0.94元。“
小固解读
? 系统优点是整县推进减少对电网的冲击和台区电压的抬升，每户都是一个小型微电网，可以用来应对电网停电和电价上浮的影响；缺点是储能分散，电网调控困难，且储能系统相对安全、施工工艺要求较高。
? 户用储能2.0解决方案致力于融于家庭充电桩和负载监控的解决方案，使整个家庭用电趋于零碳，并且负荷和绿电处于可控的状态。
03
台区光储解决方案

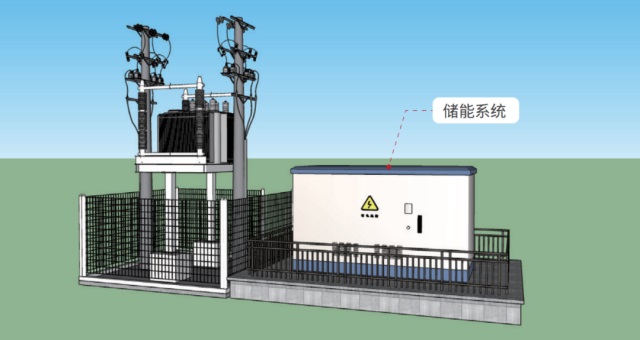

某村共120户居民，其中分布式光伏安装42户，装机容量约为500kWp，在村级变压器侧配置储能系统单个单元50kW/90kWh，采用一体化模块化设计，布置在变压器旁边的空地上，如图所示。
3.1 系统配置

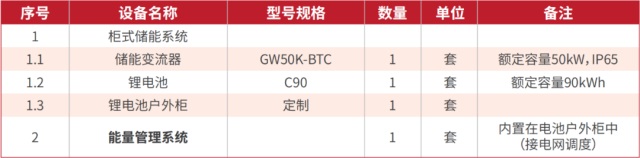

50kW/90kWh储能系统配置清单
50kW/90kWh 储能单元采用�？榛杓品桨福�1台50kW储能变流器（GW50K-BTC）和1 台锂电池户外柜，单套锂电池户外柜主要由10个电池模组组成，每个模组容量为9.216kWh，每1 套锂电池户外柜通过汇流后接入储能变流器GW50K-BTC直流侧，经BTC 交流侧输出接入0.4kV 母线。每个储能单元预留RS485接口，可实现各种应用场合的设备运行信息采集和运行策略控制。

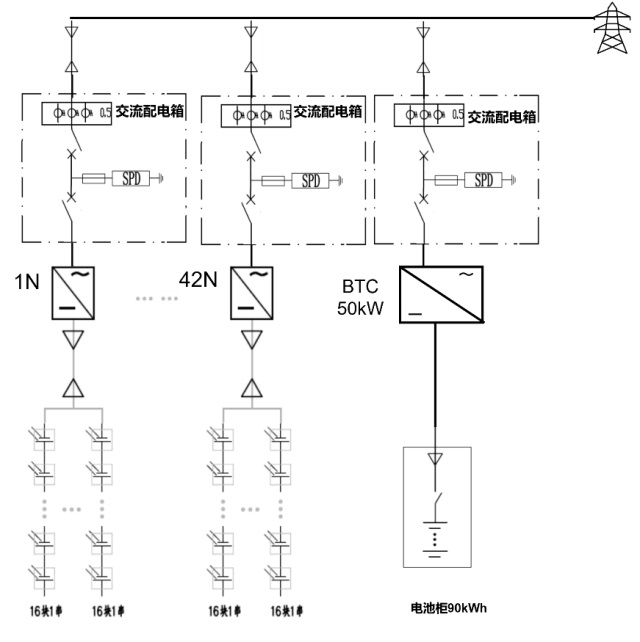

3.2 电气系统图
接入示意图
3.3 运行策略
储能主要是抵消中午光伏峰值发电的时段，减少光伏发电对台区电压的抬升和电网的冲击；放电时间设置在光伏不足负荷攀升阶段，抵消全村120户负荷攀升的影响，具体放充电时间由电网进行控制。
3.4 经济测算

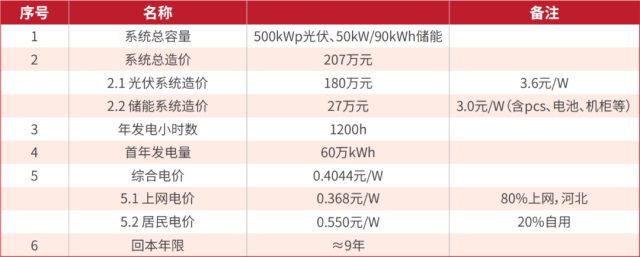

以台区500kWp光伏、50kW/90kWh储能整体测算（10%储能配置）：
小固解读
? 台区配置储能成了解决台区电压抬升、台区消纳的最优方案。
? 储能补贴经济性更好，按照苏州地区实际放电0.9元/KWH补贴2年，一充一放合计补贴约5万元。
? 该方案同样适用于小型工商业屋顶项目。
04
车棚光储充解决方案
整个车棚包括120kW的光伏、10kW/15kWh的储能示范及1个60kW直流充电桩、5个7kW交流充电桩，如下图所示。

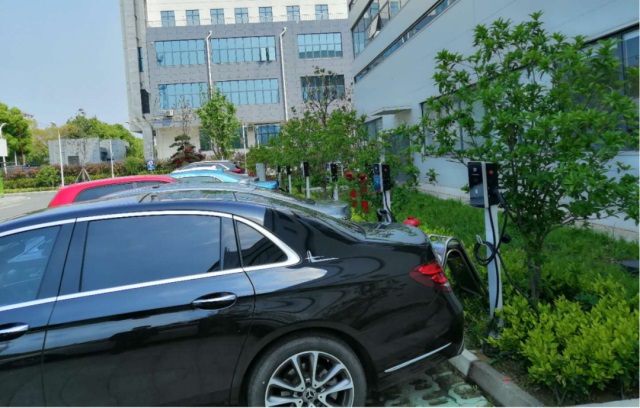

交流充电桩单元

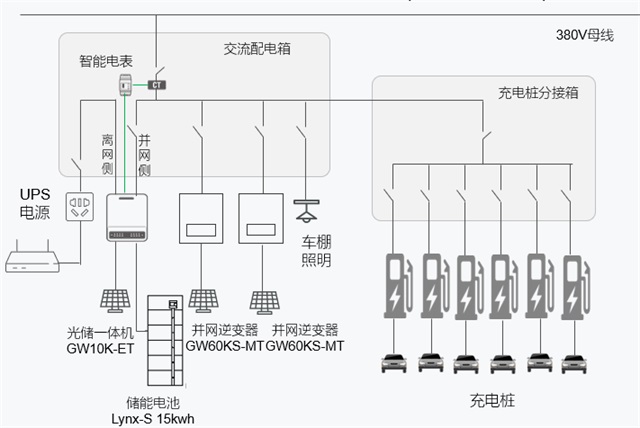

4.1 电气系统图
系统示意图
4.2 运行策略
? 通用模式：光伏优先供电、电池次之、余电上网
? 定时、定峰模式：谷电时充电、峰电时放电
? 负荷整形模式：根据负荷预测进行削峰填谷的运行控制
? V2G与储能混合模式：V2G参与充放电时的混合运行模式
本项目设置的模式为定时、定峰模式（经济模式），执行两充两放指令，夜间0:00-8:00执行强充，8:00-11:00全部释放，平期11:00-17:00执行强充，17:00-22:00完全放出。
4.3 经济测算

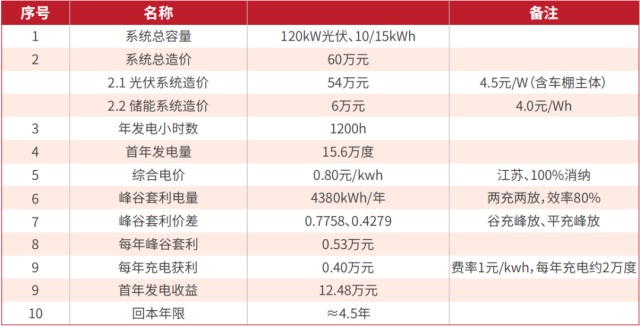

车棚120kW光伏、10/15kWh储能整体测算：
注：江苏峰期8:00-11:00、17:00-22:00,平期11:00-17:00、22:00-24:00,谷期0:00-8:00
“
小固解读
? 光储充在工商业场景的收益是非常不错的，系统的收益来自于光伏发电、峰谷套利和电动汽车充电。
? 通过建设光储充一体化电站，引入储能单元，通过光伏自发自用，配合能量搬移和负荷调度，实现用电高峰时电力增容，是解决城市充电难的解决途径。
05
总结
除上述应用场景，园区级储能和工厂光储油系统也是常见的应用场景，尽管受限于成本，国内用户侧的储能一直比较滞后，但储能有着提高供电可靠性、改善电能质量、削峰填谷、避免电力增容等天然优势，是后期整县推进的助推器和催化剂。
