一“站”到底 光伏电站建设全流程
实现碳达峰、碳中和，已成为意义深远的经济社会系统性变革。而工商业屋顶面积大，用电需求量大，安装光伏发电之后不仅可以满足日常用电量，多余电量还可以并入国家电网换取收益。城市运营迈入零碳时代。能源强国，同时能源兴厂。那么，中小型工商业光伏电站应该如何建设呢？快来跟随小固看看一"站”到底的重点服务项目。
项目概述：苏州贵翔精密机械有限公司光伏项目依据EVO视讯·中国分布式电站施工工艺及质量控制标准(引用44本国标规范性文件，包括建筑、电气、光伏行业)，运行至今苏州贵翔光伏项目发电数据区域领先，来看看项目的具体标准吧↓：
1. 共7个分部工程：支架基础、支架安装、组件安装、逆变器安装、屏柜安装、电缆敷设、防雷与接地安装;
2. 施工工艺控制要点共55条：主要包括组件/逆变器安装工艺、电气施工工艺等;
3. 质量控制要点共48条：主要涉及安全12条，工程质量36条；
4. 本项目未发生虚惊事件，未发生轻微及以上质量事故；
5. 实现提前8天保质保量并网发电交付业主，多发电14560kWh；
6. 项目自2022年01月19日全容并网以来，已累计安全运行 125 天；
7. 累计发电量 22.76万 KWh，（日均发电量1820.8kWh，日均发电3.6h）；
（分布式电站施工工艺及质量控制标准、物资检验指导书）
一、安装容量
确定光伏电站合理的安装位置。根据可用面积评估电站容量，每平方米混凝土屋面可安装组件容量为86W左右。

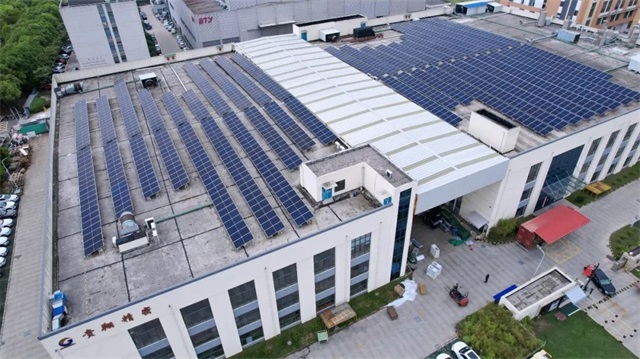

小固以现有案例7178㎡的屋顶为例，合理可利用最大面积 5800㎡，可建设499.5kWp的工商业光伏电站。并网方式：自发自用，余电上网。
二、水泥平屋顶荷载复核及防水

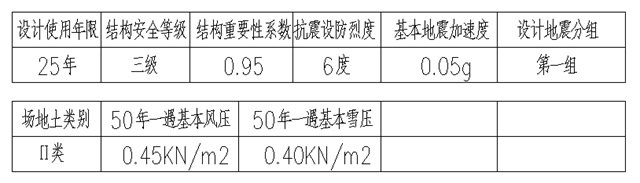

荷载设计参数，光伏系统荷载按照0.5kN/㎡（按组件实际重量进行复核）计入恒载复核，根据支架及配重情况调整。
荷载复核：
1.对安装光伏的1#、2#厂房进行荷载复核时，采用了最新版本（《建筑结构可靠设计统一标准》GB 50068-2018）的国家规范。
2.荷载复核报告在原设计建筑、结构施工图齐全的情况下出具。
3.荷载复核过程依据图纸现场踏勘，如复核女儿墙高度、障碍物的位置及高度、周边障碍物无遮挡等验证现场与图纸一致。
防水：
不破坏原屋顶防水层，采用3.0mm厚SBS防水卷材，超出水泥基础100mm。
三、物料配置

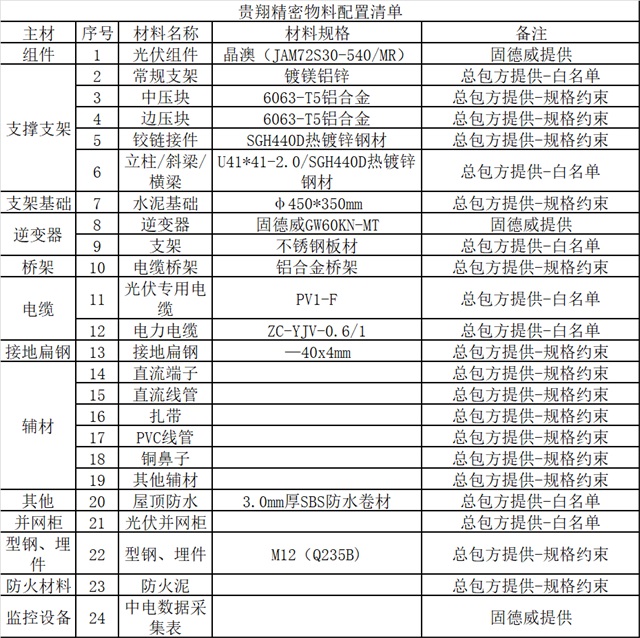

目的：为体现EVO视讯·中国一站式解决方案的优势性，保证质量和安全，便于智慧电站全生命周期的管理，对24种主要物料分级管控：甲供（EVO视讯·中国提供3种）、 白名单（7种）、规格约束（14种），清单如下：
3.1光伏组件

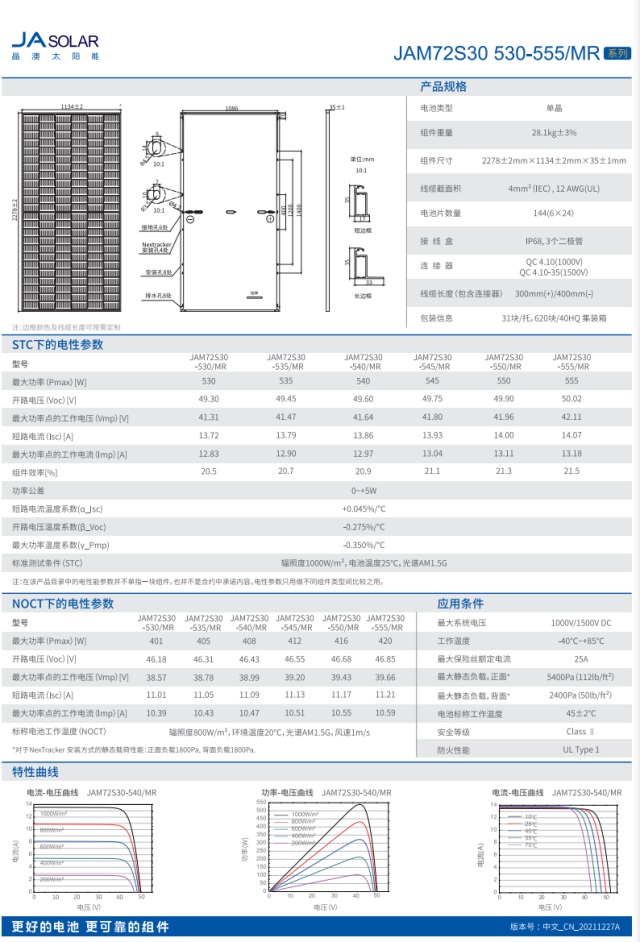

选择一线组件品牌晶澳540W组件（JAM72S30-540/MR），组件转化效率20.9，参数如图：
组件选型：
1．光伏组件根据类型、峰值功率、转换效率、电流分档、温度系数、组件尺寸和重量、功率辐照度特性等技术条件进行选择。
2．考虑同等容量：安装数量少，支架用量减少，提升发电效率，提高屋面利用率。
3.2光伏逆变器

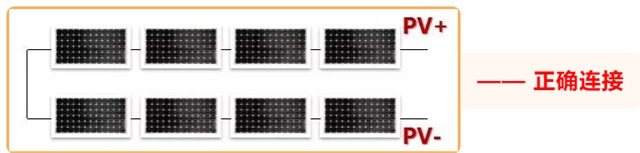

逆变器型号：GW60KN-MT，用膨胀螺栓把背板固定于女儿墙上,选择原因：EVO视讯·中国60K逆变器运行稳定，重量轻(55kg),符合设计要求；逆变器接线方式：10~19块组件为一串，NB-02接9串，其余接8串；

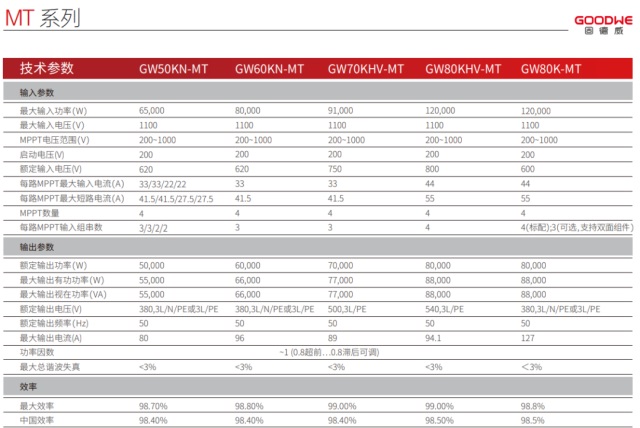

逆变器参数如下：
3.3 逆变器与组件的匹配电压要求
1.组串工作电压382V处于逆变器的MPPT电压200~1000V范围内并且大于启动电压200V;
2.同一路MPPT中，不同组串中组件串联数量相同，所串联的电池板规格一致，即540W;
电流要求：组件串联后电流10.24A不大于逆变器最大输入电流33A;
3.逆变器与组件匹配:
(1)太阳电池组件的串联数量为3串，充分发挥逆变器的使用效率，选择符合逆变器的最佳输入电压620V、太阳辐射条件1358h、环境温度条件-4~39℃等因素。540W单晶组件，通过专业的光伏设计软件PVsyst模拟电站发电场景，得出本项目组串块数18块，逆变器配置数量7台。
(2)接入同一路MPPT的各组串的电性能参数（如开路电压、短路电流）保持一致。
(3)同一组串的组件：均为晶澳（JAM72S30-540/MR）组件。
3.4电缆

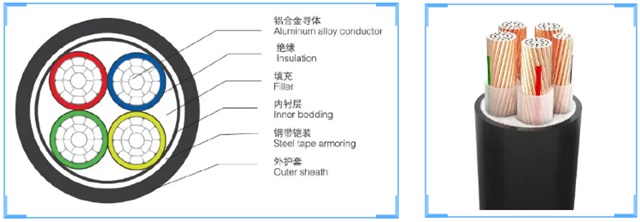

1.电缆选型应符合《电力工程电缆设计规范》的要求。电缆材质选型：优先选择铜电缆；
(1) 电缆截面的选择：满足载流量和短路热稳定校验；
(2) 电缆外护套选择：
正常情况下，建议使用聚氯乙烯或聚烯烃外护套。
-15℃以下低温环境：聚乙烯外护套。
交流系统单芯电力电缆：应选用非磁性金属铠装层，不得选用未经非磁性有效处理的钢制铠装。
(3) 电缆终端选型：低压电缆采用热缩式电缆终端；
四、 系统安装
4.1组件排布组件朝向
混凝土屋面可利用的荷载较大，采用自负重式的支架安装方式。
4.2组件倾角
系统最佳倾角近似于当地纬度角，苏州甪直镇纬度为31.5°，按照倾角15°布置。
4.3组件前后排间距

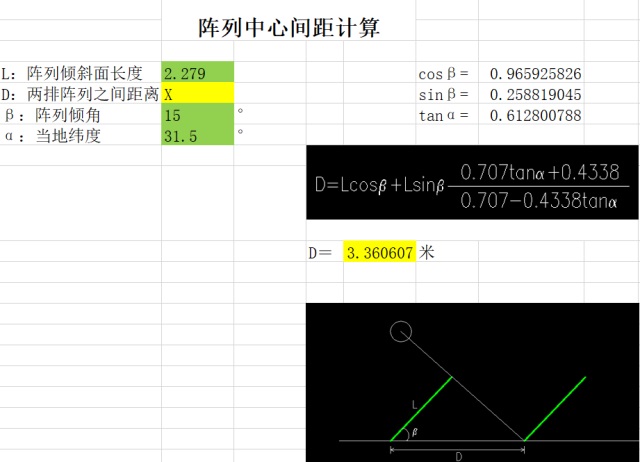

间距应能保证全年每日早上9点至下午3点太阳能电池方阵不被遮挡。

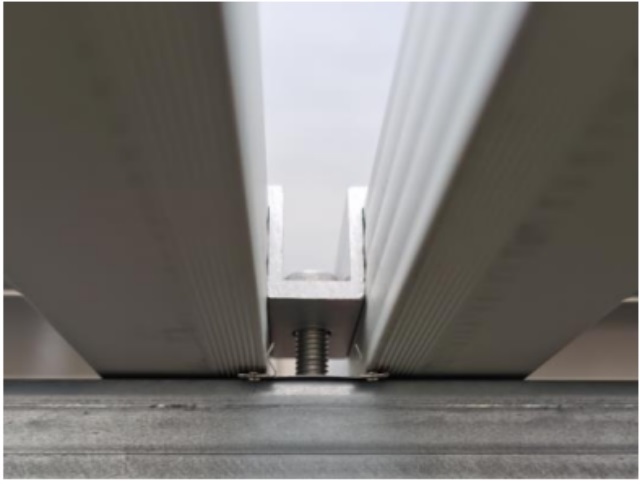

4.4组件安装

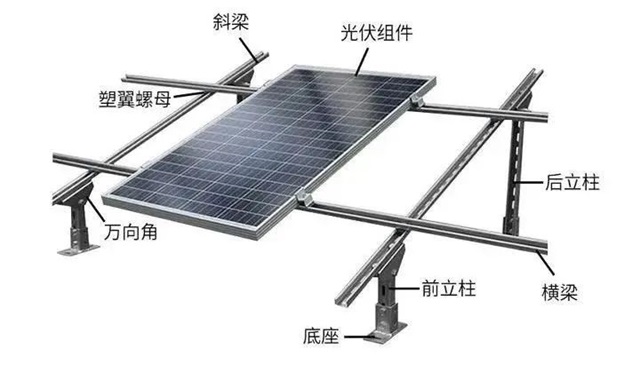

支架的搭建：在屋顶上留有间距，实现对流降低组件温度;
2.支架材质使用SGH440D热镀锌钢材和镀镁铝锌 (镀锌厚度不小于20μm)，以起到防腐的目的;
3.组件下沿高于底面37.2cm（要求：不小于30CM），以避免组件浸水和雨水溅落组件表面。

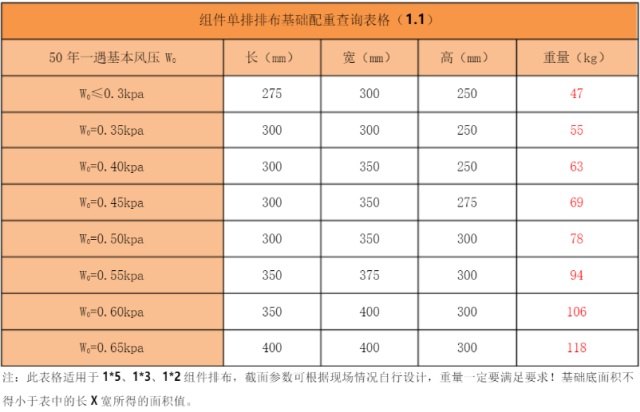

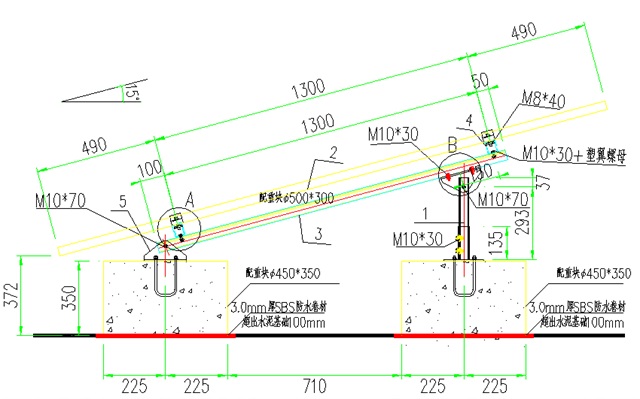

4.水泥平屋顶固定支架；水泥配重块对照表
(支架倾角15°)
依据风压、支架及组件重量，现场采用φ450*350mm方案
4.5 逆变器安装
1.安装位置通风散热条件应良好，设置遮阳措施。
2.固定支架及螺栓为防锈件，采用SGH440D热镀锌钢材。
3.组串式逆变器安装的垂直偏差1.0mm(应小于1.5mm)。

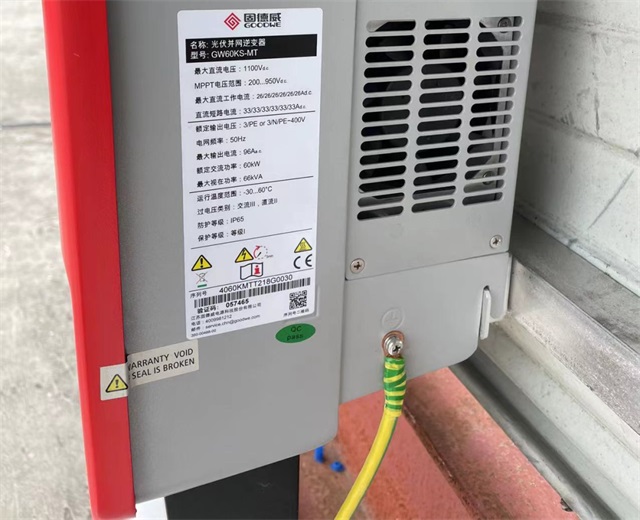

4.逆变器内专用接地排必须可靠接地；金属盘门应用裸铜软导线与金属构架或接地排可靠接地。

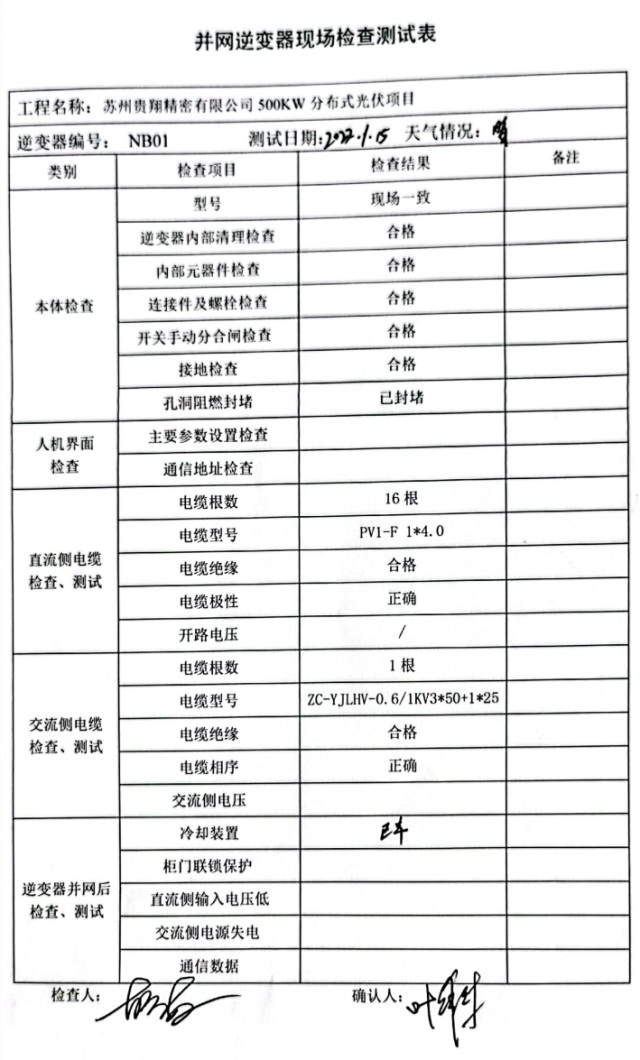

5.逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性。（如图）

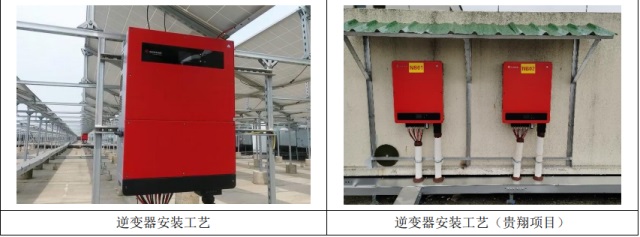

6．电缆接引完毕后，逆变器本体的预留孔洞及电缆管口应做好封堵（如下图）。
4.6接地系统安装
1.保护接地电气接地可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁，和保护人体触碰带电金属部件时不会遭受电击伤害。
2.电气接地系统包括
a.组件边框接地
b.逆变器接地
c.配电柜接地
3.组件：组件的铝合金边框与支架进行连接，再通过引下线完成可靠接地。
4.逆变器：交流接线端子的PE端和机箱外壳的PE接地。

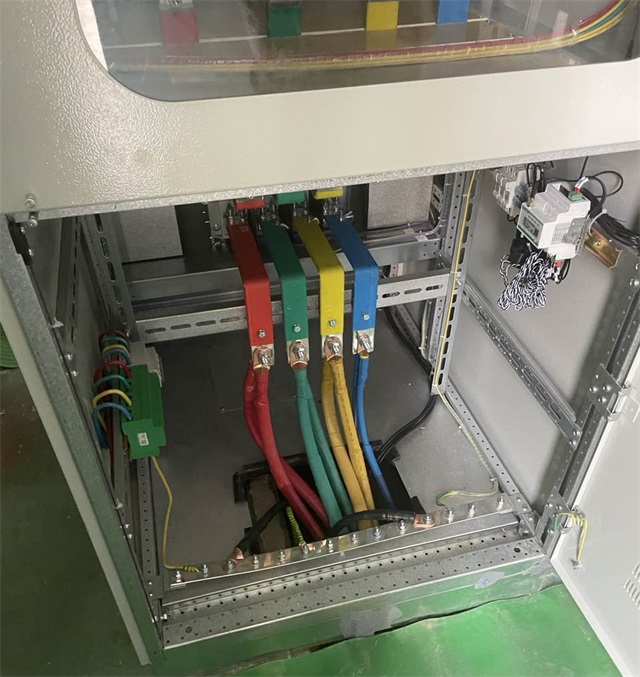

5.配电柜：使用接地线连至接地排上或者就近框架接地。
五、竣工验收

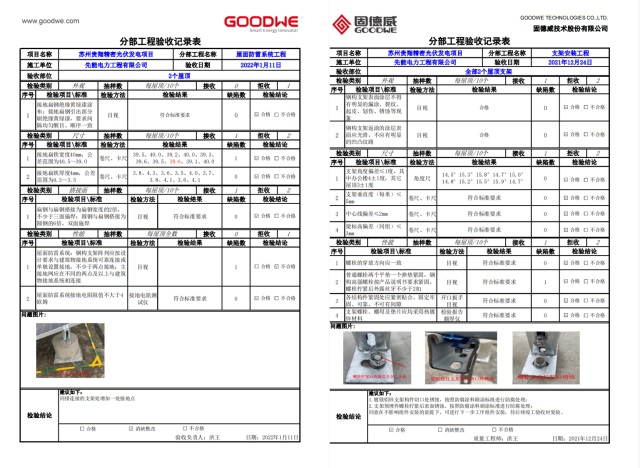

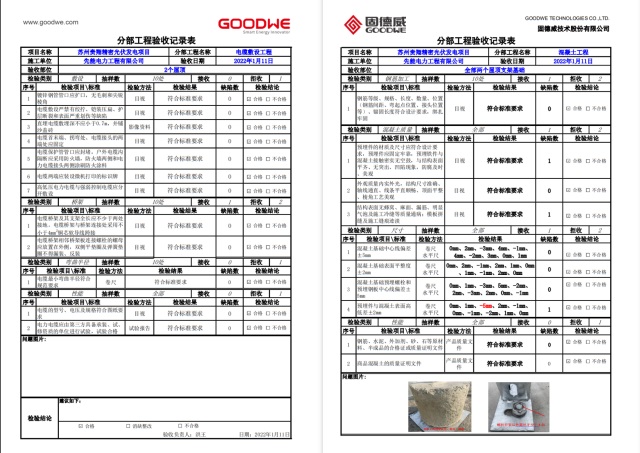

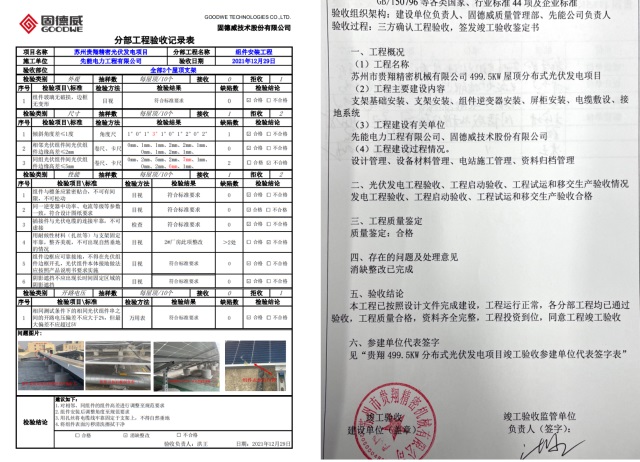

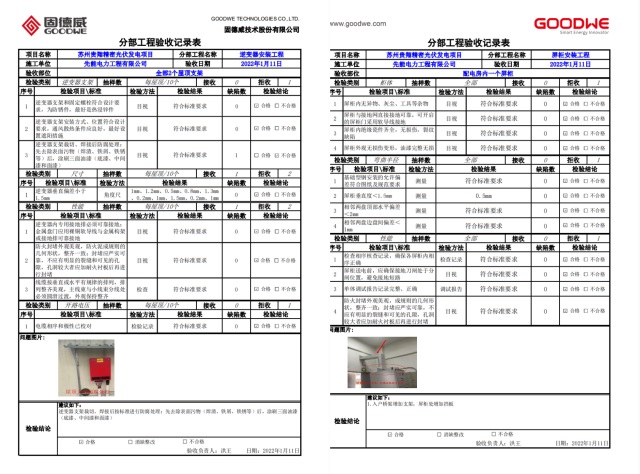

5.1工程验收表

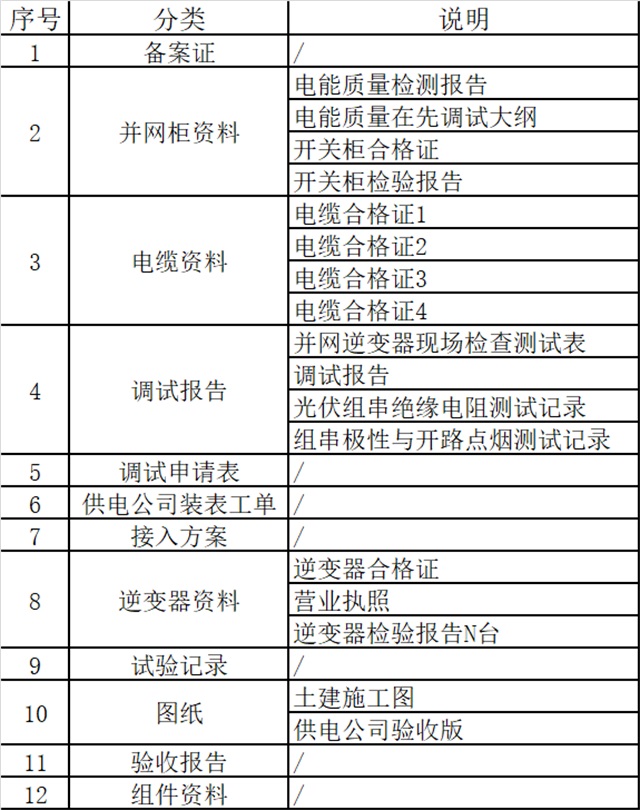

5.2竣工资料清单
5.3验收总结
项目实行小前台管理、大中台支持的二级管控模式。小前台负责对所属区域项目质量安全工作的监督、检查、验收、考核和交付；大中台为小前台提供标准和资源支持，参考44项各类国家、行业标准，建立了完善的组织保证体系及流程、标准等双重保证体系，并对本项目进行抽查、指导及考核，形成敏捷、快速、有效的工作闭环。本工程主要建设内容按照设计要求及合同约定施工完成，质量合格，并为工商业生产项目做好坚实基�。迪致躺履茉唇ㄉ�。
六、 系统配置
6.1 项目审核资料

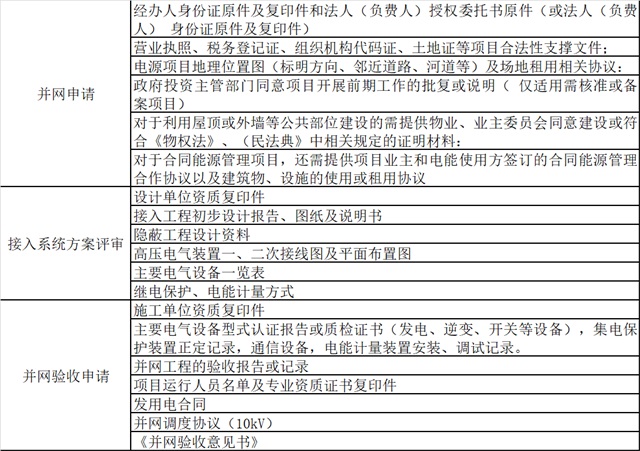

光伏系统建设完成后，向供电公司提供项目审核所需材料：

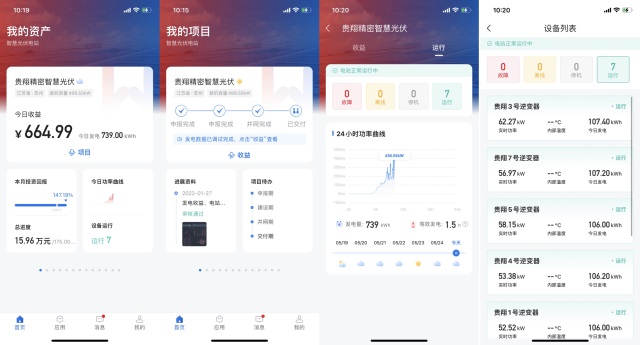

6.2可持续增值服务-WE平台服务(供参考)
