典型分布式工商业光伏电站设计全过程
随着太阳能发电越来越火爆，工商业光伏发电越来越受到企业主的青睐，同样村级电站也逐渐成为扶贫的主要模式，规模一般在50kw以上；商用项目一般安装在工业厂房屋顶，以自发自用、余电上网为主，村级电站和地面电站建设则需要考虑用地类型，提前确认好土地性质，一般以全额上网为主。
此次小固探查了一个1.2MW工商业屋顶项目， 本文将从：项目勘察-组件的选择及安装排布-支架及接地-逆变器及应用现场-线缆选型及铺设-交流汇流箱-整体设备清单系统图-发电量等八个环节，跟大家分享它的设计全过程。以期为典型分布式工商业光伏电站设计提供参考。
一.项目地勘查
项目地是处于江苏省苏州市的一家工业屋顶，屋顶是水泥平面屋顶，承载能力符合分布式光伏要求，周围无阴影遮挡，适合安装光伏系统。
二.组件
1.组件的选择
先确定组件的规格，再根据项目现场的大小选取合适的逆变器，组件选取市面上常见的晶硅260Wp的组件，该组件的大小为1640mm*990mm*35mm，可铺设4620块。组件的峰值功率Pmax=260Wp，峰值电压Vmpp=30.9V，峰值电流Impp=8.42A，开路电压Voc=37.7V,短路电流Isc=8.89A.
2.组件的安装角度
光伏组件的安装角度是整个系统获得最佳发电量的最重要因数，国内一般组件朝南放置，安装倾角根据各地区纬度不同有一个最佳倾角。（具体地区安装最佳倾角可在“EVO视讯·中国光伏社区-固有料-光伏小工具”下查找）
地区 | 纬度 | 经度 | 海拔 | 水平辐射 | 组件斜面峰值小时 | 最佳倾角 |
苏州 | 31.293 | 120.624 | 8 | 1280.10 | 1371.00 | 24 |
苏州市安装最佳倾角
3.组件的阵列间距

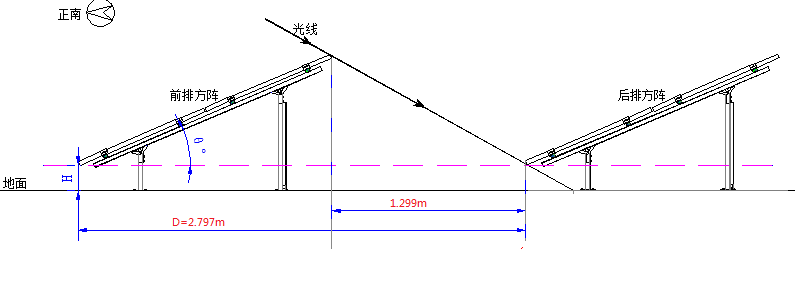

最小间距应保证冬至日9点至15点期间，光伏组件不出现遮挡，计算公式如下：
计算可得较好的间距：
4、组件的具体排布
根据绘测，项目现场可排布组件数量为4620块，总的项目容量约为1.2MW.
现场采用双竖排的安装方式，阵列前后的间距设计超过1.5m，不存在组件之间的遮挡问题。
三.支架（含接地）
1.先制作做水泥压块（尺寸40cm*40cm*30cm），同时预埋U型螺栓；等风干后安装支架和组件，组件边框采用边压块跟螺栓方式进行固定。

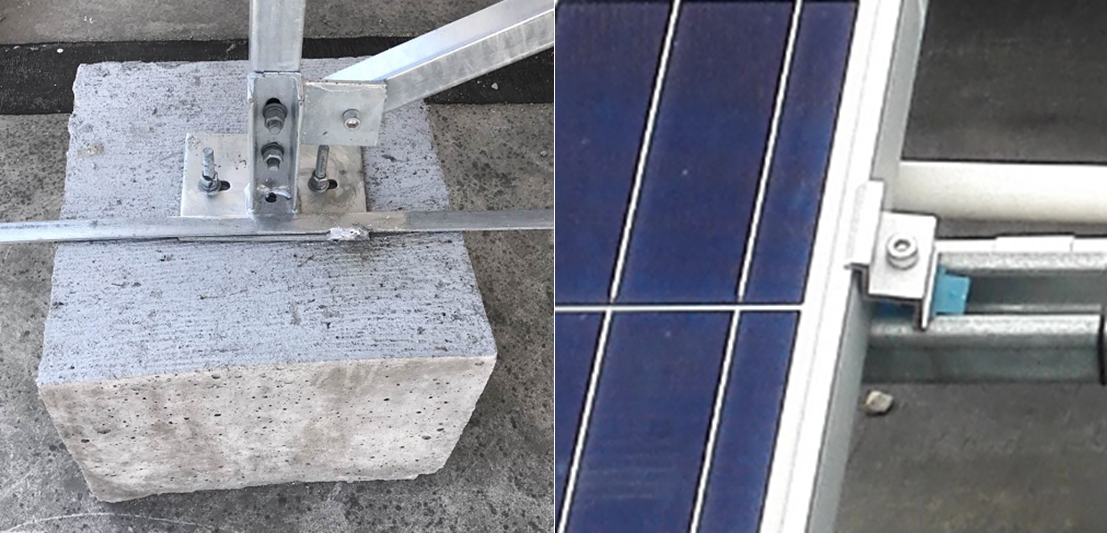

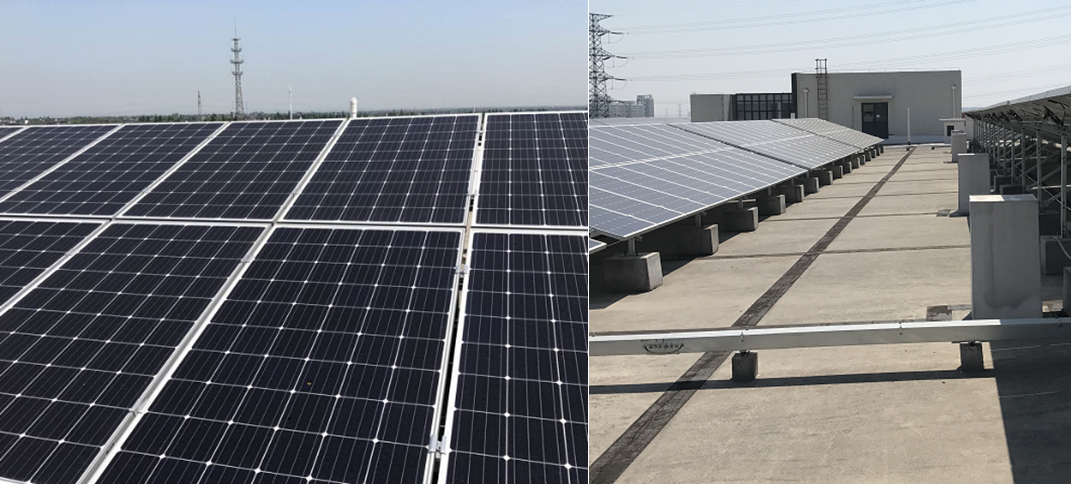

预做水泥墩子组件边框固定
2.支架接地

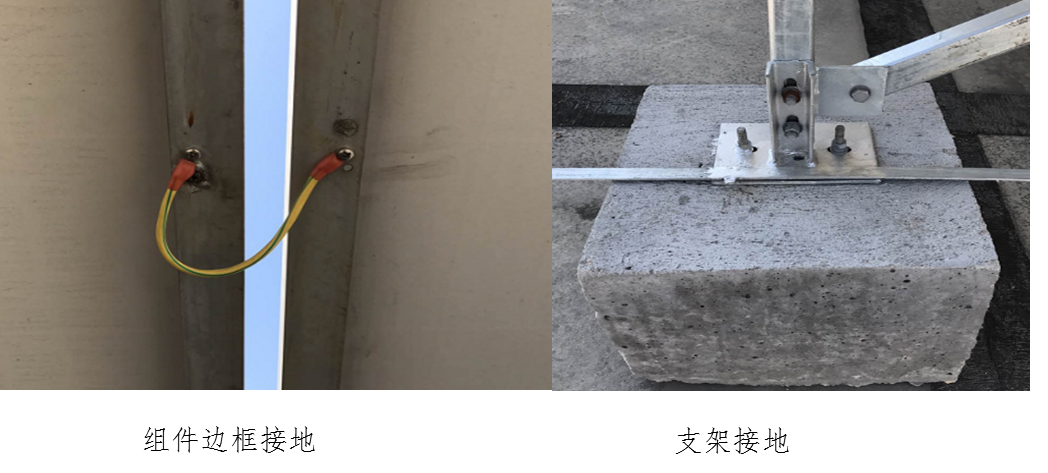

支架底部焊接扁钢和建筑屋顶的接地网接在一起，构成网格。

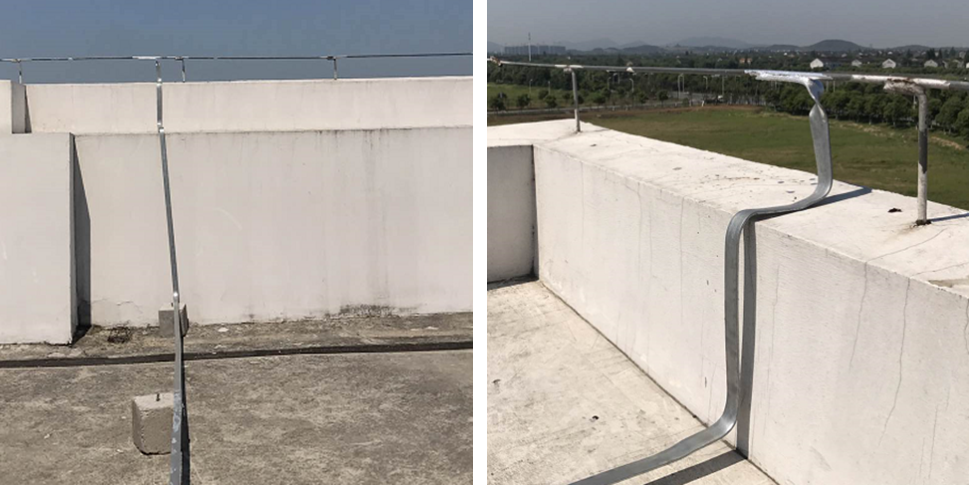

光伏系统接地接到接地网上
当整个接地网焊接完成后，马上用电阻仪进行接地电阻值测试，当接地电阻R≤4欧姆满足工作接地的要求。
四、逆变器的选择
1.工业并网点为380V，朝向基本一致；组件总功率约为1.2MW，可选择技术成熟、转换效率高的GW50K-MT的逆变器 22台，容配比为1.1符合苏州地区最佳容配比。
GW50K-MT
技术参数 | GW50K-MT | 技术参数 | GW50K-MT |
直流输入 | 交流输出 | ||
最大允许接入组串功率(W) | 60000 | 最大交流功率(W) | 50000 |
额定直流功率(W) | 51500 | 额定交流功率(W) | 50000 |
最大直流电压 (V) | 1000 | 最大交流电流(A) | 80A |
MPPT电压范围 (V) | 260~850 | 额定输出 | 50/60Hz; 400Vac |
启动电压 (V) | 250 | ||
最大直流电流(A) | 28/28/19/19 | 电流总谐波失真 | <3% |
输入路数 | 10 | 功率因素 | 0.8 超前~0.8 滞后 |
MPPT路数 | 4 | 电网类型 | 3W/N/PE |
直流端子类型 | Amphenol/ MC4 | ||
效率 | |||
最大效率 | 98.7% | ||
欧洲效率 | 98.3% | ||
MPPT效率 | 99.9% | ||

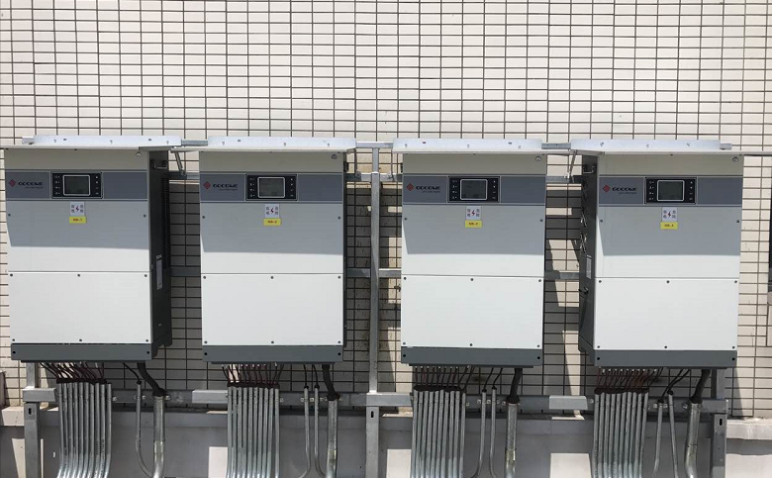

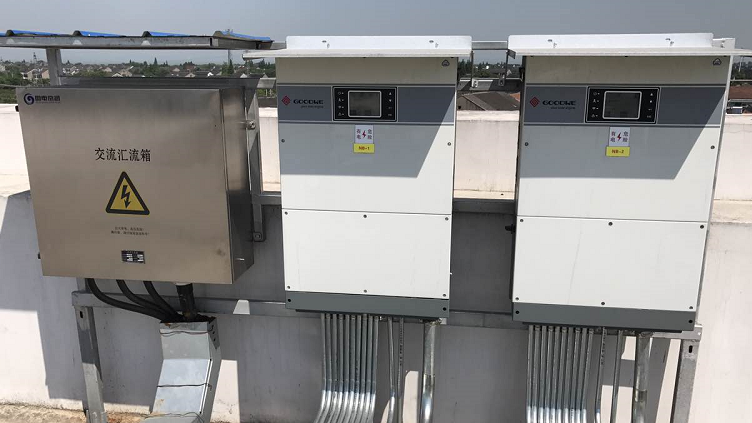

1#楼逆变器图片(4台GW50K-MT)
2#楼逆变器图片（3台GW50K-MT）
五.线缆选择
直流侧 | PV1-F 1*4mm2 |
交流侧 | YJV-5*35mm2 |
三汇一交流总线 | YJV-4*150mm2+PE |
四汇一交流总线 | YJV-4*240mm2+PE |
? 直流线缆多为户外铺设，其需要防潮、防晒、防寒、防紫外线的特点，所以选择光伏认证的专用线缆，线径为 PV1-F 1*4mm2。
? 交流线缆用于将逆变器交流侧与交流并网柜相连，除了要考虑防潮、防晒、防寒、防紫外线，还要考虑到交流电压损失和线径载流量，所以MT选用线径5*35mm2的YJV型线缆。
交流线缆桥架铺设
六.交流汇流箱选择

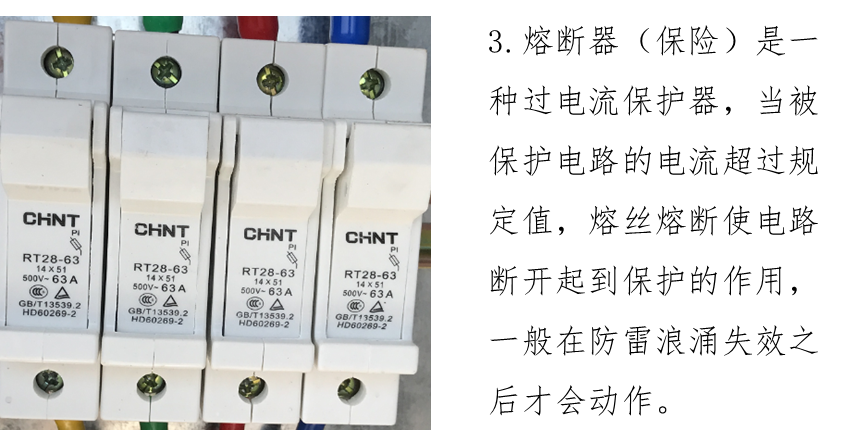

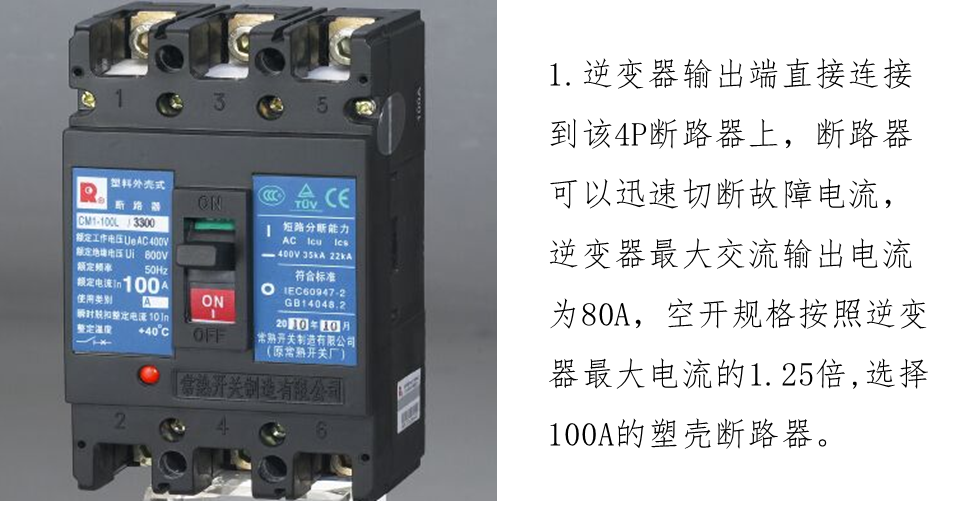

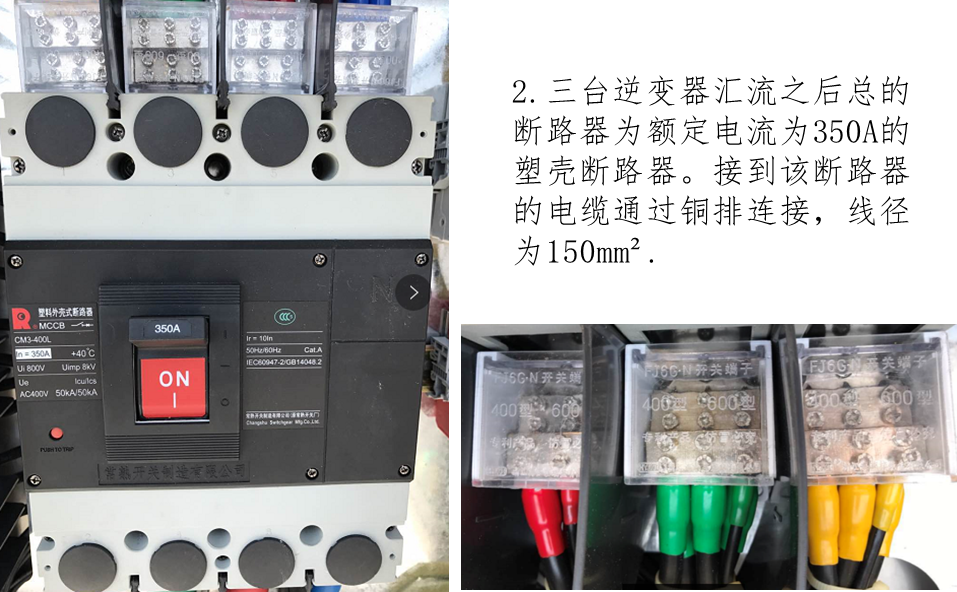

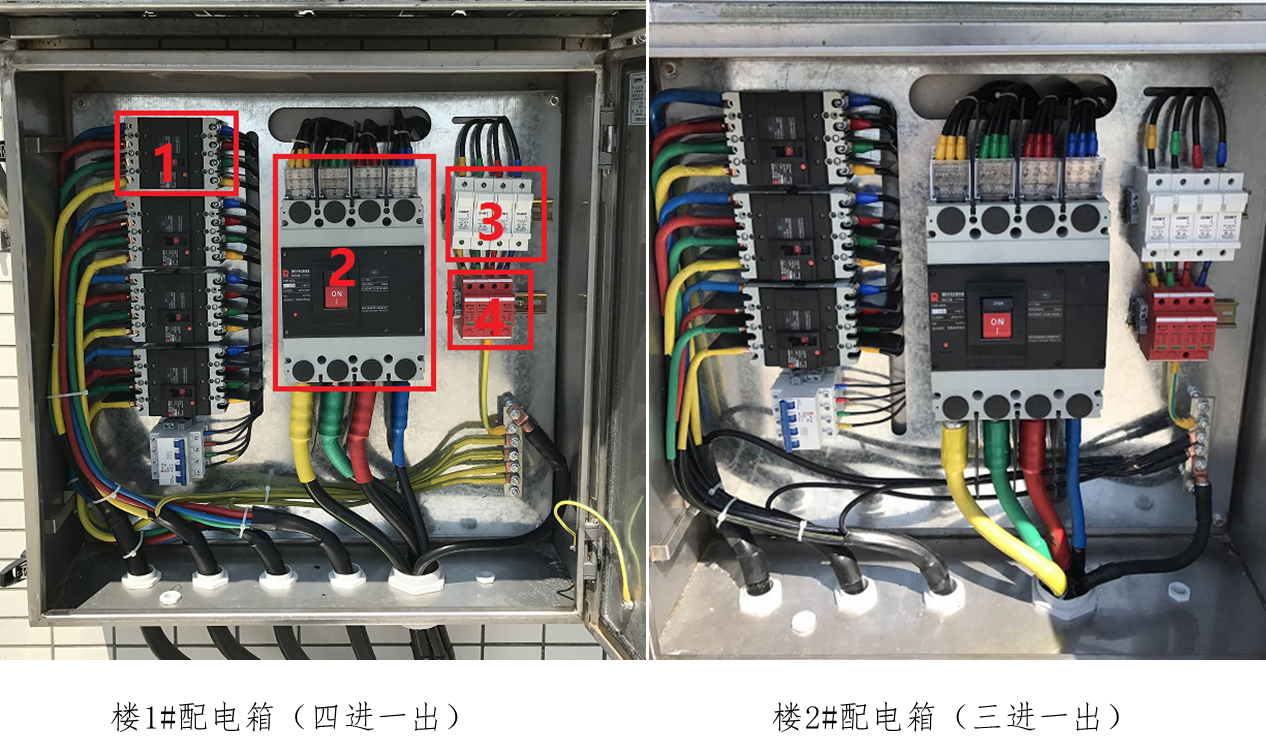

七.整体方案注：多台逆变器通过交流汇流箱汇总后统一接入常用变压器并到电网。
1.设备清单
序号 | 设备 | 数量 |
1 | 组件285Wp | 4620pcs |
2 | 支架 | 和组件配套 |
3 | 逆变器GW50K-MT | 22台 |
4 | 光伏专用线缆PV1-F 1*4mm2 | 若干 |
5 | 交流线缆YJV-5*35mm2，交流汇流总线（根据三汇一4*150 mm2、四汇一4*240 mm2） | 若干 |
6 | 配电箱（含必要的断路器、熔断器、浪涌保护器等） | 6台（6个楼面） |
7 | 必要的计量装置（电表） | 供电公司提供 |
8 | 监控 | RS485(可选GPRS或Wifi) |

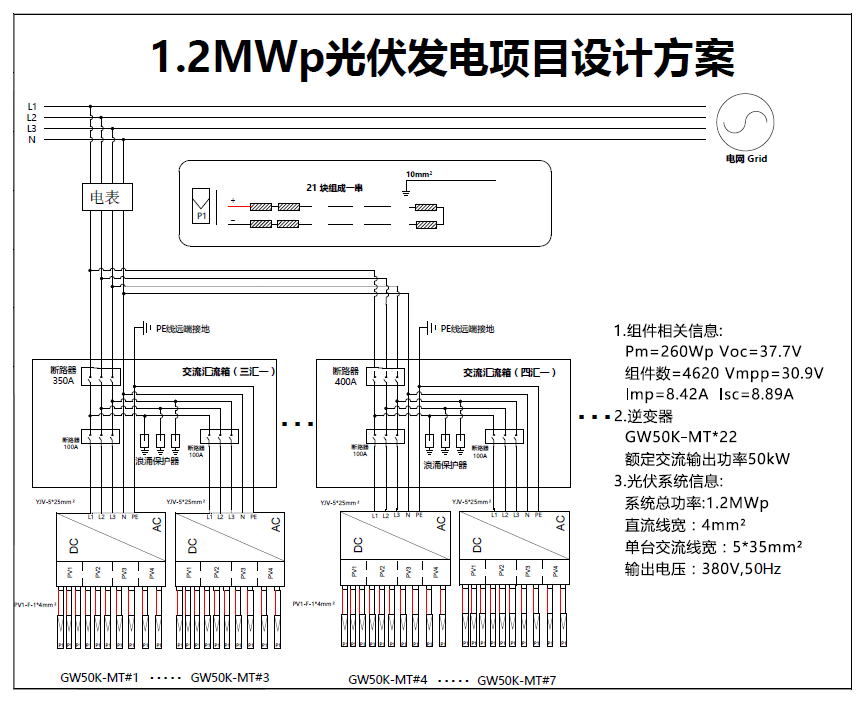

2.系统图
八、发电量
苏州地区的光照按照全年1400小时计算，该项目首年发电量预估为1680000度电。
组件 | 首年末最低功率： | 97.50% | 25年末最低功率： | 80.00% |
功率衰减以首年为参照 | ||||
年份 | 功率衰减 | 年末功率 | 年发电量(kWh) | 累计发电量(kWh) |
1 | 2.50% | 97.50% | 1680000 | 1680000 |
2 | 0.73% | 96.77% | 1638000 | 3318000 |
3 | 0.73% | 96.04% | 1625750 | 4943750 |
4 | 0.73% | 95.31% | 1613500 | 6557250 |
5 | 0.73% | 94.58% | 1601250 | 8158500 |
6 | 0.73% | 93.85% | 1589000 |
|
