快速关断将成为分布式光伏电站的标配

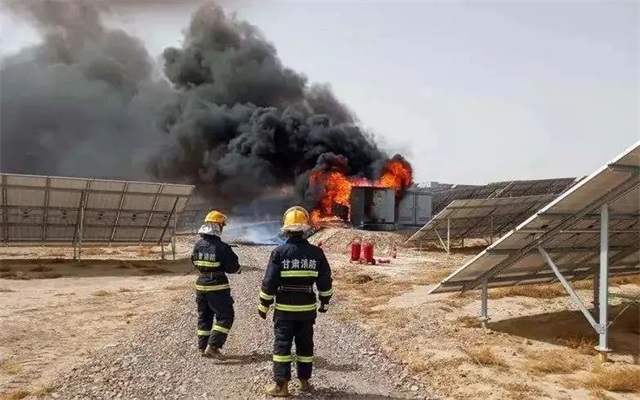

随着整县推进进程的实施，光伏电站大幅增加。由于安装环境的复杂性，发生火灾的风险很高。80%以上的电站着火是因为直流侧的故障，如果直流高压无法关断，现场会存在触电隐患。
因此，在消防响应之前，电站运维人员需要关断光伏系统，切断电源，以保障消防人员的安全和电网的稳定。快速关断（RSD）功能应运而生。
01
什么是快速关断（RSD）？
即快速关断每一块光伏组件之间的连接，这是美国国家电工规范(简称NEC) 提出的光伏电站安全保护概念，英文名为Rapid Shutdown（简称RSD）。
在一些国家，包括澳大利亚、德国和美国，随着光伏系统的增加，越来越多的消防员要求安装“消防开关”，以减少在光伏系统中作业时的触电危险。
早在2014年，美国就发布了NEC2014 690.12《组件级自我关断解决方案》标准，对光伏系统的快速关断作出了要求。
根据美国NEC690.12-2017法规要求，光伏系统必须具备快速关断的功能。以距离到光伏矩阵305mm为界限，在快速关断装置启动后30S内，界限范围外电压降低到30V以下，界线范围内电压降低到80V以下，也就是要求实现“组件级关断”。
02
为什么快速关断（RSD）很重要？
由于光伏系统是带电设备，发电时电压较高，且设备及电路中始终有电流存在，在以往的光伏系统火灾事故中，即使关闭了电网电源，并且逆变器自动关闭，从组件到逆变器或控制器的电线仍然带电，直流高压对人身安全是巨大的隐患。
在紧急情况下，快速关断（RSD）功能将组件电压降至安全电压，实现组件级快速关断，为业主、安装运维人员、消防员提供更高的人身安全保障。
03
怎么实现快速关断（RSD）？
快速关断的功能需要两个设备——一个信号发射器和一些接收器。
发射器负责将快速关断电源线信号传递到光伏组件阵列和逆变器之间的直流导线上，接收器负责检测这些导体上的信号：
§ 当信号存在时，接收器保持不动作的状态，组件正常工作；
§ 当信号消失时，接收器负责在指定时间内将光伏组件阵列电压降低到标准限制的电压以下，从而实现快速关断功能。

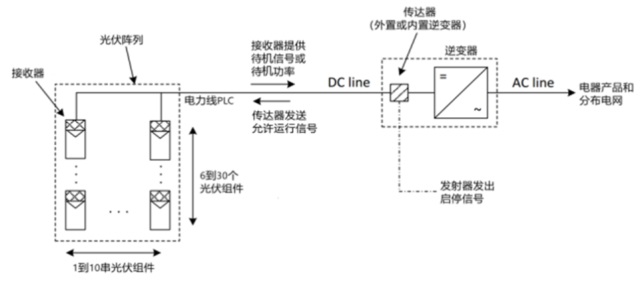

组件级快速关断系统
04
国内有关快速关断的规范要求

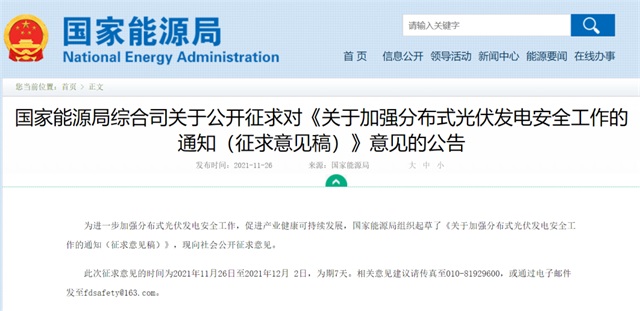

2021年11月26日，国家能源局发布《关于加强分布式光伏发电安全工作的通知（征求意见稿）》。
征求意见稿从分布式光伏的“主体责任”、“规划选址”、“项目设计”、“施工安全”、“并网安全”等多个角度提出了更为严格的要求。在安全这部分提出，光伏组件应具有安全关断保护功能，保证逆变器关机，交流断电后，系统子阵外直流电压低于安全电压。这就是本文所阐述的快速关断功能。
为了逆变器的安全性和电网的稳定性，逆变器搭配快速关断功能设备，在紧急情况下实现组件级的独立关断，保证接近光伏组件人员的人身安全。随着整县推进逐步实施，国家对光伏系统的安全性提出更高要求，组件级快速关断功能顺势而为，让光伏电站管理更智能、快速、安全。
