电站安全无小事，交流并网开关倒进线详解
前言
之前有客户咨询小固，新装的光伏电站在并网时，交流并网柜内的塑壳断路器在分闸的时候会出现异常飞弧现象，这是不是逆变器引起的？
结果显然不是，从客户提供的现场照片来看，这是一只倒进线安装的塑壳断路器。在更换型号安装后，该现象消失。
这期EVO视讯·中国真人APP来详细介绍下常见微型断路器、塑壳断路器的接线安装和选型，由此可知为什么有的断路器不可以倒进线。
什么是倒进线？
正常情况下，电网电源侧在上，负载侧在下，上进下出。
倒进线即断路器下方为电源进线，上方为负载出线。
由于逆变器作为发电侧，通常在断路器接线时，采用下进上出的方式，这似乎可以节省物料、安装空间和降低施工工作量。然而，微型断路器一般都不可以倒进线（下进上出）。大部分国产型号的塑壳断路器也不支持倒进线。

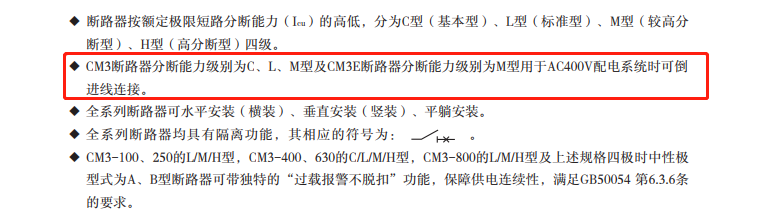

因此，在实际施工时，需要参考具体型号的产品手册或与厂家联系，下图是某断路器规格书内的相关说明：
灭弧原理

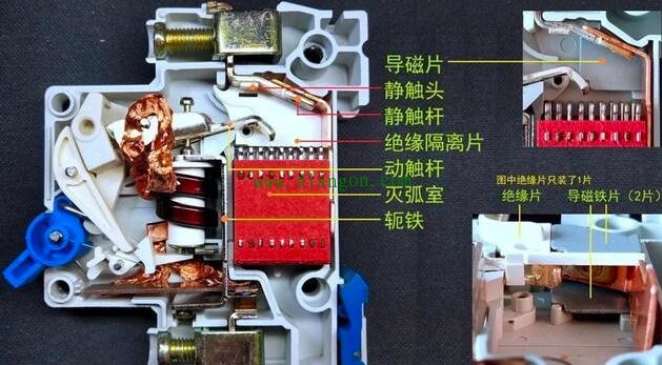

通常微型断路器的内部结构：
在回路过流时，断路器的双金属片（由两种金属组成，不同金属的温度曲线不同）在受热后向一侧弯曲从而引动机械部分使其断开动静触头；而短路保护的原理是当大电流流过，内部线圈产生磁场牵引断开动静触头。普通合闸操作，即通过机械传统机构，使得弹簧储能，为分闸提供动力。

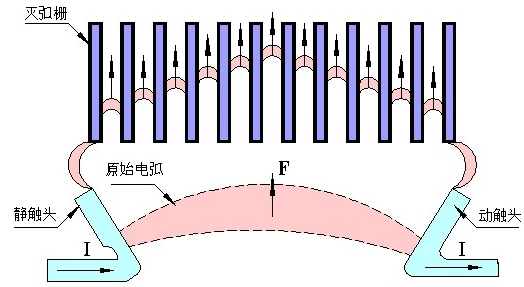

回路在开断过程中，空气被击穿电离后，产生大量的热。微型断路器通常采用金属栅片灭�。捎媒鹗粽て母杏Υ懦⌒纬傻绱哦Γ缁∥虢鹗粽て懈畹缁。诮涣鞯绻愕慵敖跫вΓ锏较鸬缁〉哪康�。
电流过零后，静触头变为新阴极，其附近的阳离子还存在，于是对新阴极发射电子产生了阻挡作用。其结果在很短的一段时间内，阻止了起�。舛问奔涑ざ却笤嘉�150微秒。
为什么不能倒进线？�：κ鞘裁�？
1、结构上，上进线时电源经过连接板-静触头-动触头-软连接-保护系统（双金属和电磁铁）-连接板；而下进线则是电源线-连接板-保护系统-软连接-动触头-静触头-连接板。

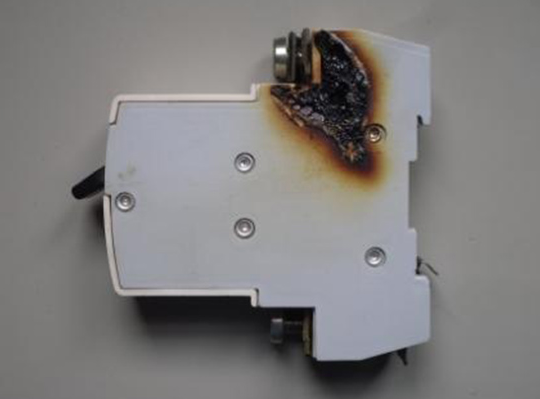

开断时，电弧虽然大部分进入灭弧室，但有一部分带电的游离气体向动触头连接部分移动，相见游离气体接触时，就可能发生相间短路。另一方面，下进线的双金属，保护系统、软连接、公共转轴一直处于电源电压下，使得绝缘件老化，产生相间爬电等事故。
2、下进线时，由于回路内带有电磁铁线圈等元件，阻抗相对于上进线也会更高，所以开断时暂态恢复电压也更高，熄灭电弧也越困难，容易引起击穿或电弧重燃，造成开断失败。
因此，如果在设计断路器时，加大触头的开距，提升相间距离，使用更好的相间绝缘，可以解决相间短路及恢复电压等问题，因为有了分断能力的裕度，所以EVO视讯·中国真人APP看到某些合资品牌及部分国产品牌断路器标称可以倒进线。
可以把断路器旋转180度倒过来装吗？
这是不允许的，光伏电站的安装规范不允许如此安装（这也和断路器内部结构有关）。
总结
光伏电站内的交流汇流柜，在接线时需要注意断路器上下侧进线的问题。通常情况下建议选择光伏专用或厂家标明可以倒进线接线的断路器，同时注意倒进线时规定的使用电压及开断电流大小。未明确标明设备可以倒进线安装的，需要与断路器厂家确认后安装，确保光伏电站25年运行安全。
