光伏逆变器在不同电网形式下的应用
光伏发电在电网能源结构中所占比重越来越高，根据交流并网接入电压等级的不同，光伏发电所需要兼容的电网形式也不同。本文从电网形式开始，介绍EVO视讯·中国逆变器的交流侧输出形式，并给出配置方式简述。
●?一、电网形式?●
常见的电网供电系统分为TT、IT和TN三种形式，其中TN型系统分为TN-C，TN-S和TN-C-S三种表现形式。电网形式的分类主要通过电源变压器中性点接地方式和电气设备外壳或可导电部分的接地方式进行分类。电网的形式示意如下图：
● 二、光伏发电接入形式 ●

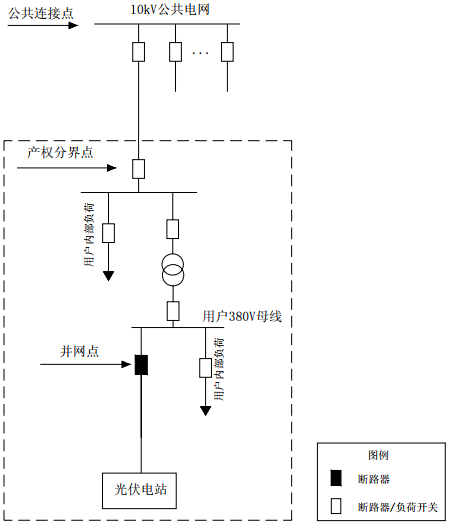

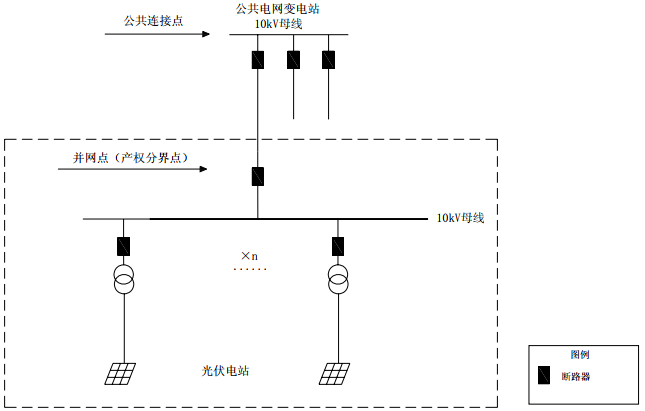

分布式光伏发电根据并网接入电网等级可以分为低压并网即常见的0.4kV低压并网和10kV高压并网。光伏发电的接入形式示意如下图：
● 三、光伏逆变器
对接入形式的兼容 ●
不同国家和地区对于光伏并网的安规要求有所不同，包括对于系统的工作接地和保护接地等方面，在做设计选型时需要考虑当地安规要求。
而根据光伏逆变器的工作原理，对于接入形式兼容的外部体现主要为交流侧是否需要接入N线。对于单相接入及SPLIT电网和以美国、菲律宾等为代表的电网形式，要求相对固定，不作详细介绍，本文主要介绍常见三相并网发电系统。

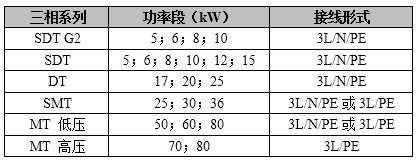

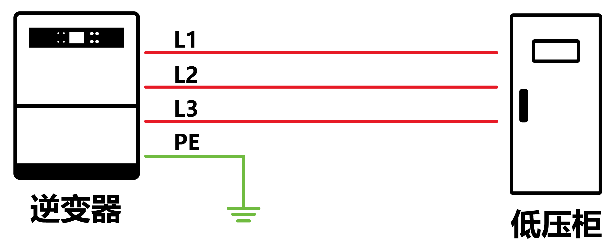

常见的光伏电站应用中，升压并网项目多采用无零线设计，需考虑当地的安规要求。而低压并网项目目前多采用有零线设计，同时也有越来越多的低压并网电站采用无零线设计。光伏逆变器对接入形式的兼容示意如下图：
● 四、EVO视讯·中国逆变器应用说明?●
光伏逆变器对接入形式的兼容

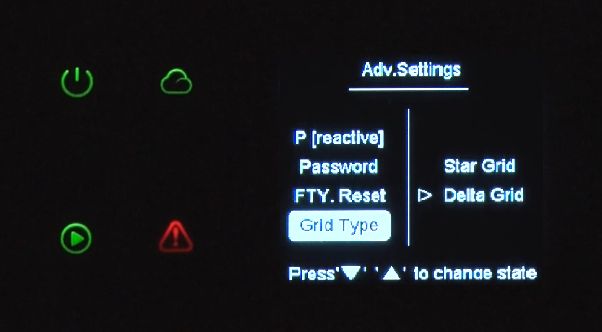

4.1 屏幕配置断开逆变器与电网的连接，通过在逆变器屏幕上操作进行电网类型选择，形式选择界面如下图所示：
屏幕配置电网类型

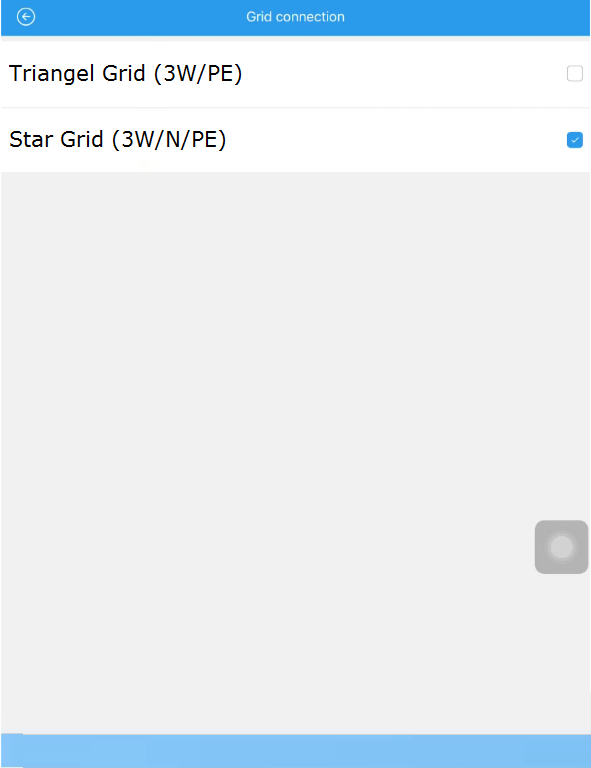

APP配置电网类型
?
