太阳能光伏电站技改设计实施全过程
本文详细介绍了最常见的6大类太阳能光伏电站技改项目类型，及其注意事项：
电站增容类、组件自清洁改造类
老旧设备更换类、PID抑制改造类
涉网设备改造类、监控系统改造类
此外，小固还将与您分享技改项目的实施全过程。希望能引起大家的关注。
01 为什么要技改？
根据国家能源局公布的数据，截止2013年底，我国累计并网光伏项目19.4GW。其中，地面光伏电站规模为16.3GW。理论上，这16.3GW项目，都存在通过技术改造提高收益的空间。即使只有30%的电站进行改造，也是百亿以上的新增投资。
近十年的技术革新，电池片成本下降达90%之多，系统整体造价直线下降。因此，为提高内部收益率，对现存电价高补贴电站进行技术改造尤为重要。

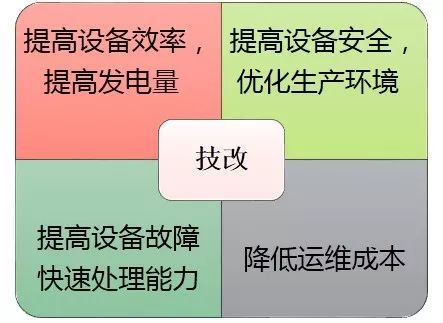

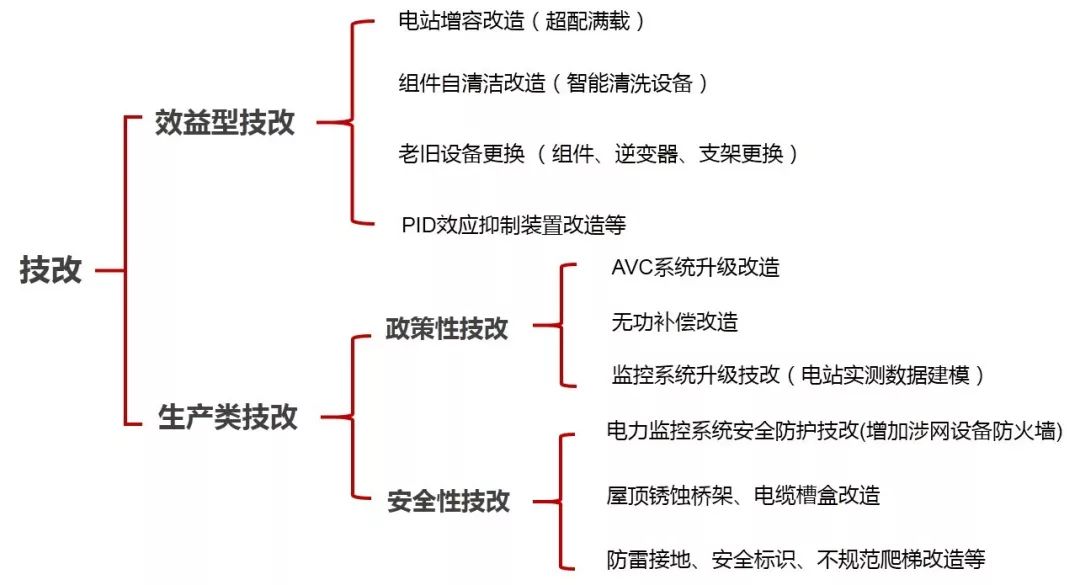

02 什么是光伏技改？
03 技改工作实施流程
增容的问题比较敏感，EVO视讯·中国真人APP需要先到当地电网公司咨询，合理选择增容模式，避免不必要的损失。
技改的项目怎么找呢？金太阳项目是13年前实施的，有很多是需要技改的
效益型技改
效益型技改是为提高电站的发电能力、发电效率，改善或提高电站的经济效益而进行的设备更新、改造和升级 。
1 电站增容

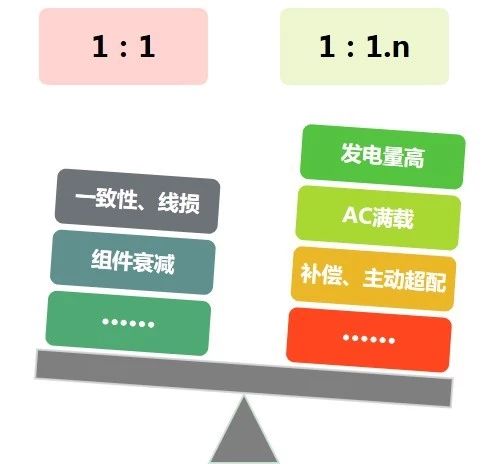

1.1 早期很多设计院给出的设计按照1:1的容配比进行设计，实际上从系统平均化度电成本（ LCOE）和内部收益率（IRR）来看，系统最优的容配比要大于1:1，就是EVO视讯·中国真人APP俗称的系统超配。
存量电站还考虑到系统损耗（组件衰减、安装方式、线损、组件遮挡和一致性问题），通过补偿超配和主动超配的方式使电站增容。

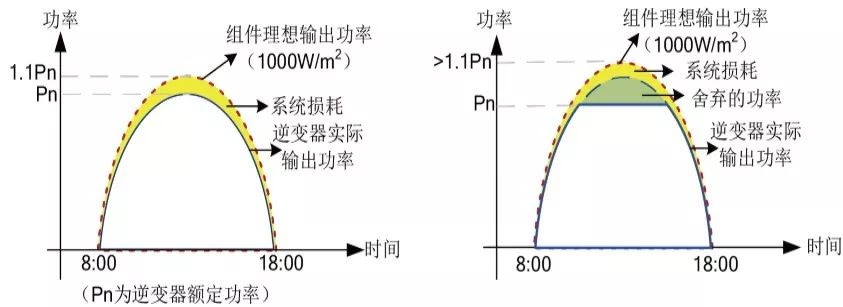

①补偿超配——调整容配比，使逆变器在光照最好的时候能达到满载输出
②主动超配——在补偿超配使得逆变器部分时间段达到满载工作后，继续增加光伏组件容量，通过主动延长逆变器满载工作时间，在增加的组件投入成本和系统发电收益之间寻找平衡点，实现LCOE最小
1.2 部分电站实际安装容量小于申报容量
继续利用闲置屋顶或闲置空地安装光伏
2 组件自清洁改造
智能清洗机器人
很多分布式项目是不像地面电站一样有专业运维的，是比较适合加装智能清扫机器人的。但不是所有项目都适合加装智能清扫机器人，如，两组串的平面坡度大于20度或者组件排布不一致就不适合。

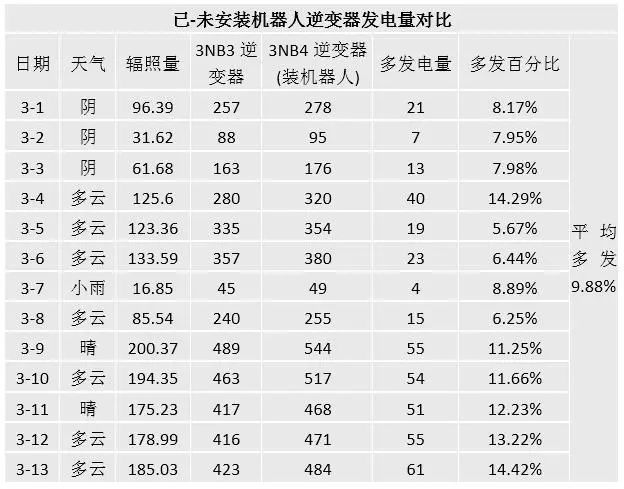

摘自安轩科技智能运维机器人数据对比
目前国内安装清洗机器人的造价在1毛~2毛左右，当然不排除特殊的场景可能会更高，清洗机器人平时可以根据固定时间进行清洗，比如说在傍晚，不影响白天的发电量，也能根据天气状况对清洗强度进行变化，比如在下雨天，就可以进行深度清洗，目前人工清洗成本单次在2厘左右，1个MW的电站单次的清洗费用不超过2000元，但从清洗次数以及清洗强度来看，就没有优势了。
陕西榆林国电投地面电站
上海晶澳太阳能屋顶电站
苏州春兴新能源屋顶电站
3. 老旧设备更换
光伏电站设备或部件存在效率低甚至无法正常工作（如组件严重衰减、热斑、隐裂等），设备过保运维费用高、原设备或部件不再生产、设计变更等各种原因导致不能按照电站原设备型号进行采购，电站需要使用其他品牌或其他型号的设备进行更换，以满足设备或系统正常运行。
老旧设备更换是最常见的技改形式，尤其以组件和逆变器居多，相对而言单独更换变压器与汇流箱的技改项目很少。
早期30kW组串式逆变器
常见的替换场景为：
① ?失效组件替换为常规组件甚至是高效组件；
② ?小功率组件替换为大功率组件；
③ ?集中式逆变器替换为组串式逆变器；
④ ?旧的组串式逆变器替换为最新的组串式逆变器；
⑤ ?老旧支架更换，组件倾角优化。
4?PID抑制改造

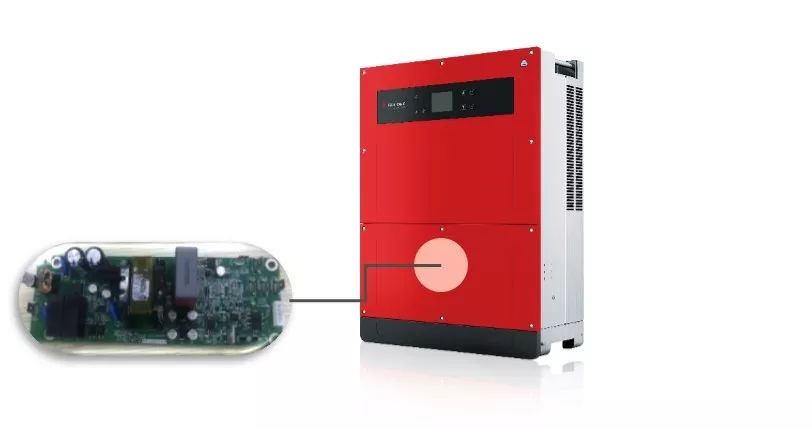

4.1 对逆变器内部的PID抑制改造项目，可在EVO视讯·中国逆变器内部加装一块防PID的�？椋�PID�？樵诩觳獾焦夥姘宓缪沟陀谀姹淦髌舳缪故逼舳�PID�？槎�PV加一个正向的对地电压，对受损组件进行恢复。
4.2 对于不能进行内部改造的，也可以采用外置PID的防护方案，就是EVO视讯·中国真人APP俗称的PID修复盒，它的原理与内置的PID�？橐谎彩嵌�PV加一个正向的对地电压，对受损组件进行恢复。
生产型技改
根据国家、行业相关标准要求、或根据集团公司、电网调度的相关要求，对电站设备进行更新、改造和升级。
1 涉网设备改造
·???????? 满足国家发改委【2014】14号令《电力监控系统安全防护规定》要求
·???????? 满足《电力监控系统安全防护总体方案》要求
·???????? 满足调度自动化冗余性要求
·???????? 提高调度数据网可靠性与网络设备安全防护性能
·???????? 新增一套电力调度数据网，冗余通道
·???????? 非实时防火墙纵向加密（纵向全加密）
·???????? 对交换机配置登录权限和管理地址
·???????? 关闭路由器、交换机未使用端口
·???????? 调度数据网柜新接入冗余电源
·???????? 安全分区、网络专用、横向隔离、纵向认证的基本原则

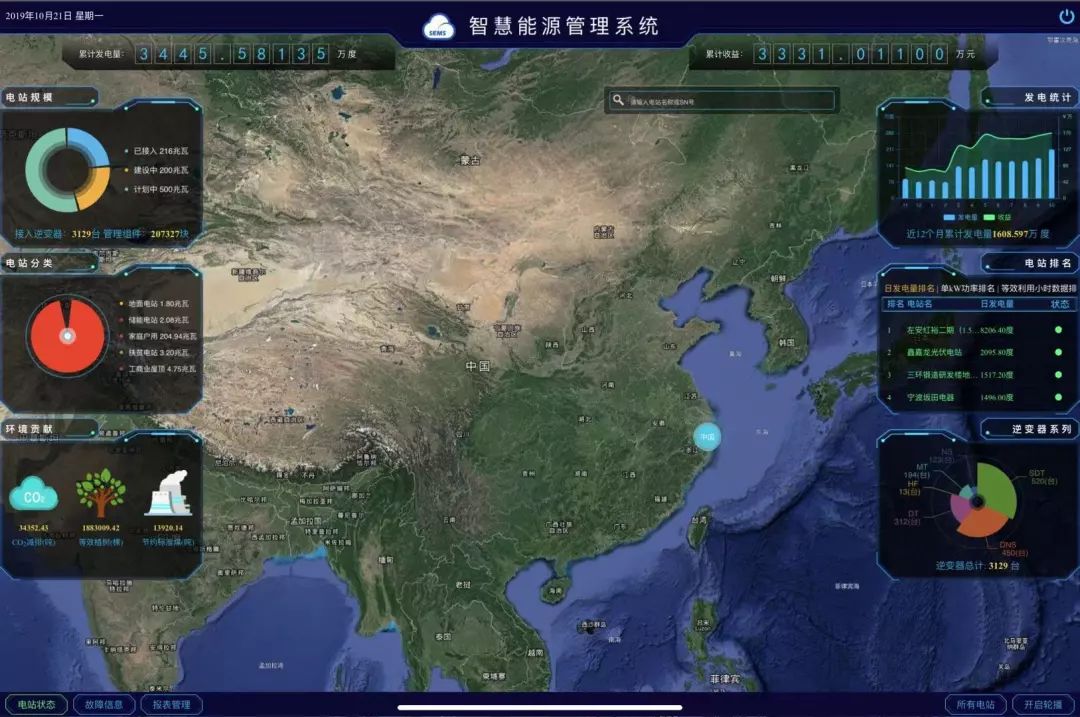

2 监控系统改造
·???????? 多家逆变器品牌兼容到统一的监控系统
·???????? 多种监控方式兼容到统一的监控系统
·???????? 视频安防、汇流箱、箱变、环境检测仪等数据兼容到统一的监控系统
·???????? 监控集成远程数据分析、故障告警、工单派送、报表下载、运维建议等多项功能
05 案例分享
项目名称：XX光伏并网发电项目
建设单位：XX工程有限公司
上网模式：本系统为400V自发自用余电上网系统
装机量：468.18kW
电价：自发自用电价为1.99元/度电，上网电价为1.54元/度电
并网时间：2011年
项目概况：原项目采用100kW/270V集中式逆变器4台，后经270/400V升压变升压后供给厂区使用，由于年久失修，该分布式光伏电站已停运3年左右，主要设备如下表：
现场勘察如下：

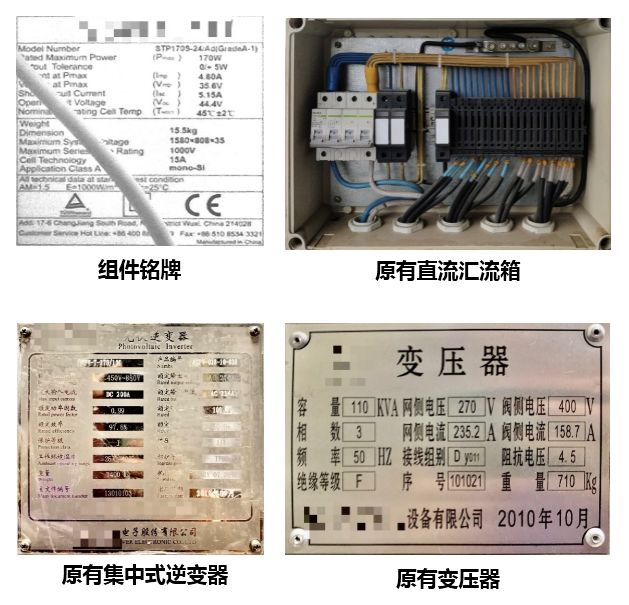

现场情况要点汇总：

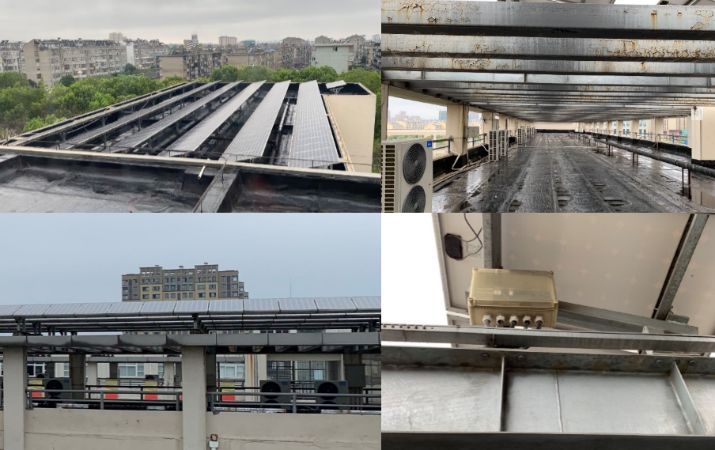

1、项目现场安装形式有两种，其一是水泥屋面单排安装，其二是钢结构挑高安装
2、光伏组件采用单晶170W组件，18块组件一串，汇入10进1出直流汇流箱
3、组串至汇流箱的线缆采用PV 1-F 1×4mm2光伏专用电缆，沿桥架敷设

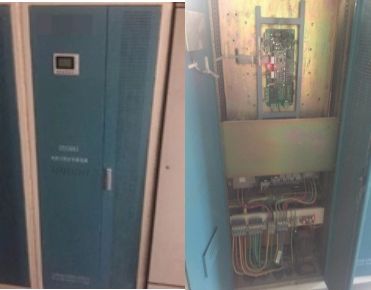

4、直流汇流箱10mm2出线沿桥架下至1楼配电房，接入100kW集中式逆变器
5、集中式逆变器输出270V交流电，经由270/400V升压变升压后就近供给厂区使用

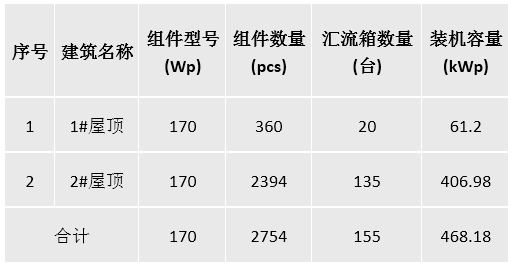

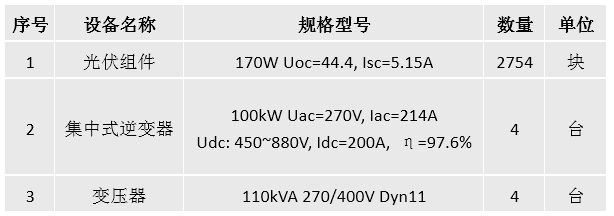

原有光伏配置表
改造原因：
① ?电站已停运3年左右，无专门运维人员，损失严重
② ?逆变器厂家已不生产该型号逆变器，运维难度大
③ ?电站改造是目前提升收益的有效途径
④ ?现阶段新建电站的收益下降，风险较大，电站技改更为保险
改造内容：
① ?改造原有线路（包括老化线路的更换）
② ?去除原有直流汇流箱、集中式逆变器等设备
③ ?不改变原有组件布置，变更组串接线
④ ?新增组串式逆变器

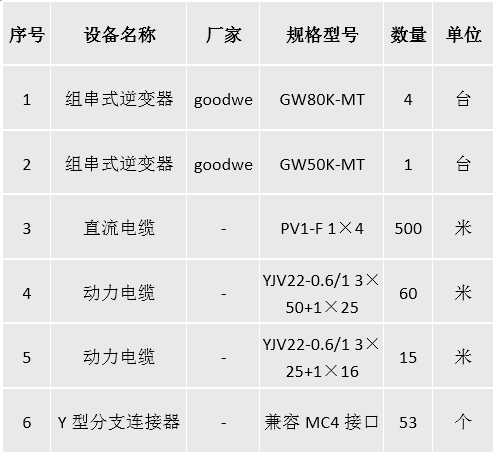

技改工程量表

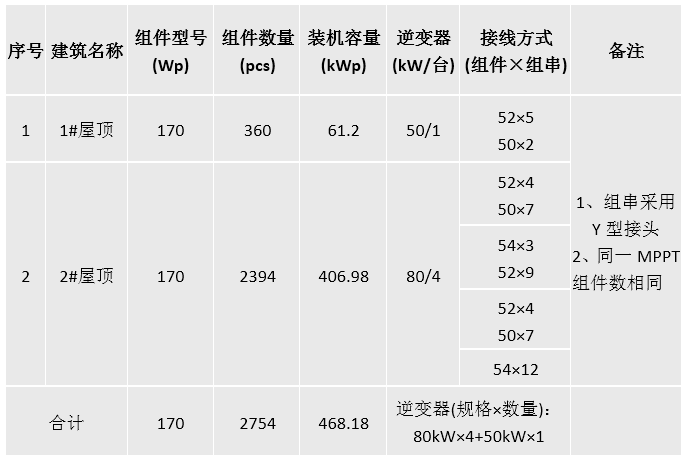

技改后配置表
总结
根据上文的分析，从数据上可以看出技改市场有多好，或许这是一个非�：玫脑龀せ幔ㄒ榇蠹叶喽喙刈ⅲ业胶玫南钅恳欢ㄒ凑倚」烫教峙�~
