大型工商业/地面项目当下最火的光纤环网解决方案
前 言
对于大型工商业和地面电站项目，逆变器和数据采集器之间一般会采用RS485、PLC的监控方式，从数采到控制室，一般会采用网线、GPRS、光纤等。
其中光纤环网传输由于其更高的安全性、传输速率和长传输距离，成为更好的选择。

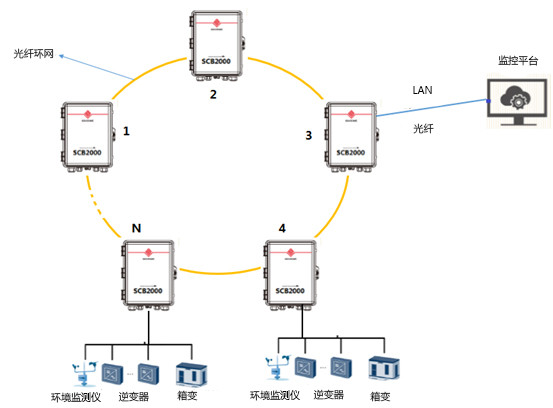

光纤环网：通过光纤把各个光伏光纤终端盒连接起来组成环网，交换机通过网线与数据采集器连接。当环网中的任一光纤出现中断时，对于主站接收数据没有影响，不会出现通讯断链、数据丢失的情况；并且光纤的传输相对速率更快，传输距离能够达到20km。
光纤环网示意图
光纤环网的使用，大大提高了通讯的稳定性，能够保证更安全正常的通信，这对于电站的正常运行起到了非常重要的作用。
本文将向您介绍两种光纤环网解决方案，包含选型、安装、接线方式及不同方案的应用对比和注意事项等，欢迎提问。
解决方案

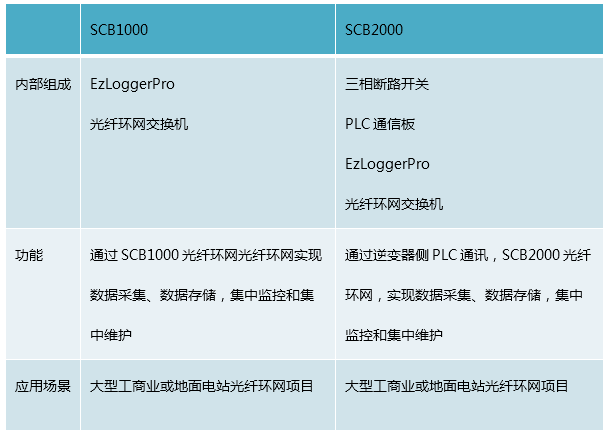

从光伏逆变器至数据采集器分别使用RS485或PLC的通讯方式，再由光纤的形式到后台。EVO视讯·中国光纤环网共有两种方案，分别对应的产品为SCB1000和SCB2000。
方案一：SCB1000光伏通信箱
* 技术参数：

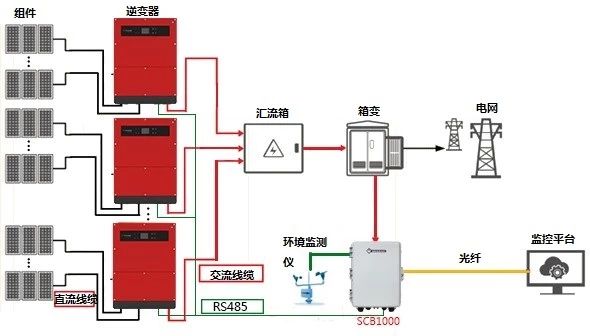

SCB1000光伏通信箱是EVO视讯·中国自主开发的光伏系统监控产品，主要应用于大型工商业或地面电站项目。SCB1000光伏通信箱内部集成Ezlogger Pro数据采集器、光纤环网交换机，组网方便灵活，接入云平台，轻松实现光伏子阵设备的集中管理。
* 光纤形式：
单光纤版
多机光纤环网
方案二：SCB2000光伏通信箱
* 技术参数：

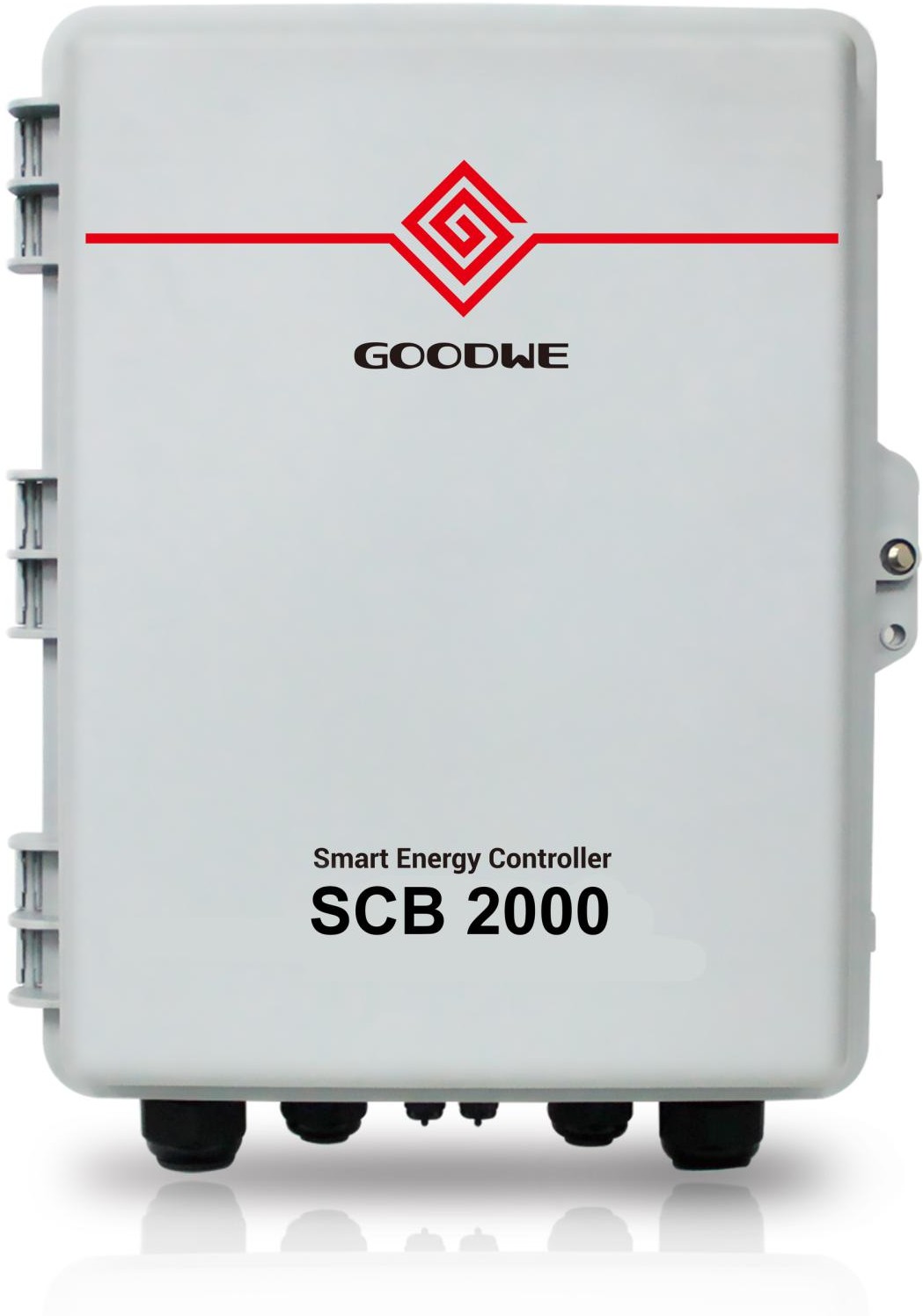

SCB2000光伏通信箱与EVO视讯·中国逆变器配合使用，可以实现PLC的通讯方式，主要应用于大型工商业或地面电站项目。SCB2000光伏通信箱内部集成了PLC通信板、Ezlogger Pro数据采集器、光纤环网交换机。
注：LAN和GPRS版本SCB2000不支持光纤环网功能。
* 光纤形式：
单光纤版
多机光纤环网
SCB1000，2000注意事项
1、采用PLC电力线载波通信方式，对系统的接线要求：
由于采用PLC通讯，相应变压器侧不能同时接入感性负载，且SCB2000只能监测对应变压器下接入的逆变器。箱变侧需预留一路220V空气开关，接至SCB2000的电源输入；从逆变器并入箱变的低压母排侧引出三相线通过熔断开关，接至SCB2000的电源断路开关。
通信箱安装方式为挂墙，支架安装，抱杆安装，水平安装，防护等级为IP65。建议客户室内安装，箱变内部有空间可安装在箱变内部。
EzLoggerPro第四个RS485口可接入第三方设备。常见第三方设备有：箱变测控装置，环境监测仪，汇流箱监控等。

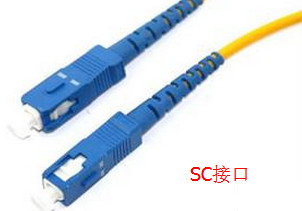

2、光纤交换机集成光�？榈ピツ５ハ耍庀私涌赟C（蓝色大方口），中心波长1310/1550nm;传输距离20KM。

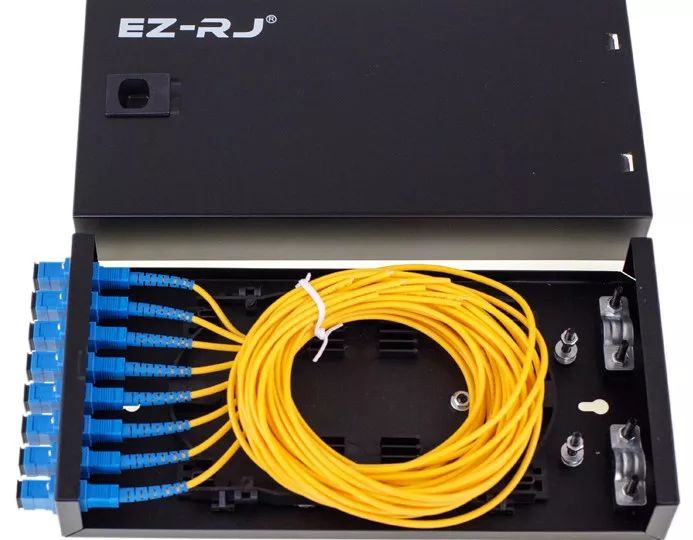

3、接入环网交换机端为跳纤，从光纤熔纤盒中引出，SCB不包含跳纤及熔纤盒，需要业主自行购买。
4、目前电站每个子阵一般都会在箱变处装一个视频摄像头，由于交换机具有3个1000M以太网接口，可以把网络摄像头通过以太网直接接入交换机，交换机通过一个光纤环网把逆变器数据和视频数据传给站控后台。
同个子阵内视频摄像头和V2数采IP地址需分配在同个网段内。
*交换机集成光�？楣δ�。

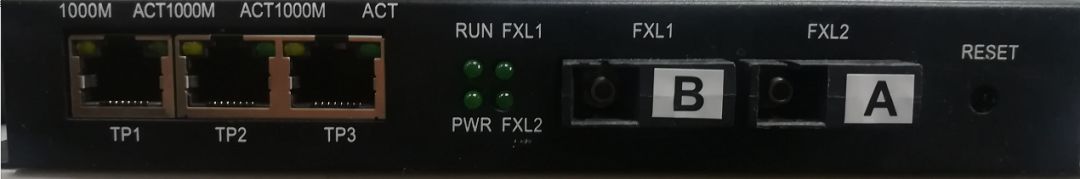

*光纤接线方式：
第一台交换机的A口至第二台交换机的B口
第一台交换机的B口至第二台交换机的A口
以此类推！
