春节期间，分布式光伏电站业主及运维人员小心被�？�
前言
又到了一年一度的农历新年，所有的光伏从业者和业主也迎来了难得假期。小固在此祝大家新年快乐，阖家幸福。
然而，小固友情提醒，假日期间，您有三大重要问题需要关注：
1）春节期间，由于生产设备用电需求降低，会导致更多的光伏发电送入电网，您的系统收益会有更大部分来自于“余电上网”；
2）由于用电需求降低，这可能带来工商业厂房屋顶电站的功率因数不满足电网要求，最终被罚款，造成很大损失；
3）请提前做好光伏系统巡检工作，并检查通讯功能是否良好，保证随时远程观测系统运行状况。电站安全发电，您也享受一个完美假期。
本文以春节期间电站运维的角度，从最典型问题：功率因数入手，并结合实际案例分析，给您详细建议和实际问题的处理办法。
什么是功率因数？

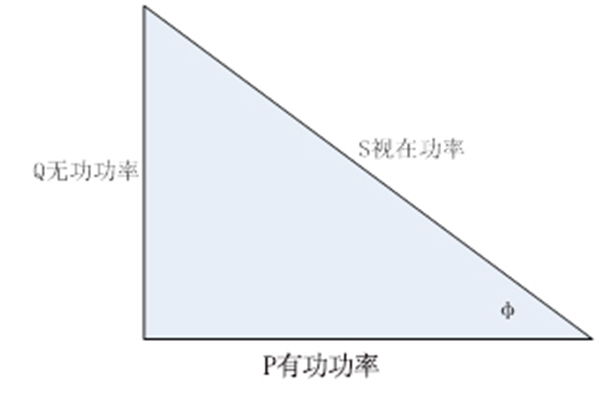

在交流电力系统中，有三种常用的功率表征量：有功功率P、无功功率Q和视在功率S，他们之间的三角关系如下图：
功率因数是cosφ=P/S=P/(P2+Q2)1/2
有功功率可以看做交流电路中阻性负载消耗的功率，而无功功率主要由电路中感性负载决定。
总体来看，功率因数下降的原因主要是：
?? 原有补偿设备实际可用补偿容量不足；
?? 补偿设备检测点选择不正确；
?? 无功补偿设备的控制器损坏
?? 电网中负载带来的谐波较大，补偿电容器无法正常投切；
而补偿设备实际可用容量不足和检测点位置选择不正确，是问题的主要原因。
实际项目案例分析

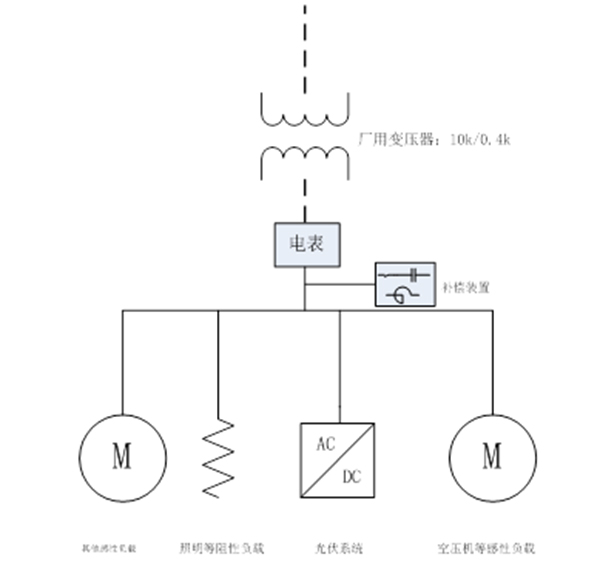

项目现场电网、负载、无功补偿设备和光伏系统接线示意如下：
l? 项目现场检查：
1.??? 检查无功补偿装置，发现由于使用时间过长，有一些交流接触器损坏，同时补偿电容的容量也有所衰减；
2.??? 在配电网中所有设备工作时，电表显示的有功功率会随着光伏系统功率增大而减�。佣β室蚴跣。�
3.??? 暂时关闭“其他感性负载”，电表显示有功功率和无功功率同时降低，计算得出的功率因数较�。�
4.??? 暂时关闭光伏系统，电表显示的有功功率增加，无功功率变化较小，计算得到的功率因数在0.91附近波动，也会有低于0.9的情况；
l? 项目功率因素下降的原因分析：
1.??? 配电网中，无功补偿装置可用容量较�。�
2.??? 没有安装光伏系统之前，配电网的功率因数在临界状态，“其他感性负载”和“照明等阻性负载”决定了配电网功率因数；当安装光伏系统后，由于光伏系统的功率因数接近1，即输出功率基本为有功功率，照明等阻性负载直接从光伏系统取得功率，而“其他感性负载”的无功功率还是来自电网，因此导致配电网功率因数降低；
3.??? 无功补偿装置的检测点选择错误，现场的无功补偿装置只能补偿“空压机等感性负载”，而不能补偿配电网中的“其他感性负载”，导致并网点的功率因数降低。
l? 项目整改措施
1.??? 将无功补偿装置的检测点后移至变压器的出线侧，即如下图：
2.??? 评估配电网中感性负载、阻性负载和光伏系统之间关系，按照功率因数三角形得出需要补增的无功补偿容量；
施工完成后，观察一个月，项目功率因数正常。
项目前期设计建议和
功率因素下降处理方法
l? 项目前期设计建议：
1.自发自用、余电上网的分布式光伏系统的容量尽量不要超过上级变压器容量的30%-40%；
2.补偿装置的检测点要放在配电网检测那一级；
3.分布式商业电站在项目设计之初就要考虑到原有变压器、无功补偿装置、传输线缆、负载类型和功率以及光伏系统的兼容问题；
4.光伏系统的并网点最好选择功率稳定的并网点，频繁的功率波动，可能会出现无功补偿装置无法正常投切的事件；
l? 功率因素下降的处理办法：
1.暂时将逆变器的输出功率因数调低（不要低于0.9），让光伏系统暂时输出一定的无功功率；
2.检查无功补偿装置检测点的位置；
3.检查无功补偿装置实际可用容量能不能满足功率因数的要求，不满足的情况下，可以增加或者更换补偿柜。
六．结语
功率因数是工商业分布式光伏项目需要特别关注的问题，但事实上它并没有想象中的那么负责，了解并掌握上文所述的内容，将会对您运维电站有所帮助。在节假日之前，建议可以观察半天整个系统的运转，确保功率因素在正常的范围内，光伏系统稳定发电。希望文章对您有用，更希望EVO视讯·中国真人APP都开开心心过个好年！
