光伏系统系列运维工具-EL测试仪
一．前言
随着我国光伏产业规模的逐年增大，电站的运营、维护、托管业务将可能成为光伏行业未来一个重要方向。而电站运营效率和效果将直接影响光伏电站的运行稳定性和发电量。光伏组件是光伏发电系统的来源，其质量好坏直接影响到发电量和最终的收益。鉴于这个原因，小固将和大家一起讨论光伏运维的工具，本期将介绍EL测试仪的信息，并分享对EVO视讯·中国公司屋顶装设的组件实际检测的过程和结果。
二．EL测试仪功能介绍
EL检测仪是光伏电站检测设备，能够准确检测出光伏太阳能板内部质量问题，包括：断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数。

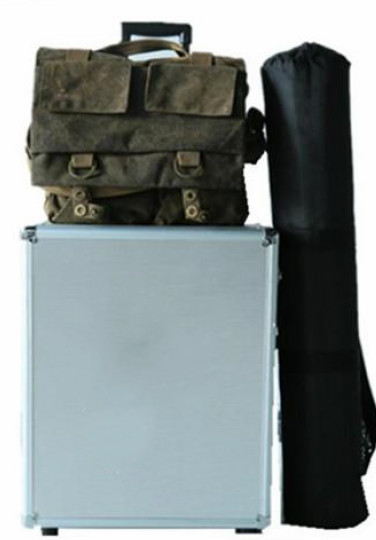

三．EL测试仪构成

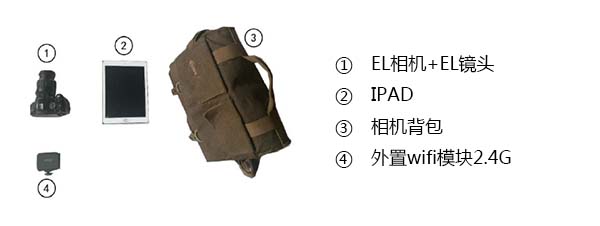

成像系统
电源系统

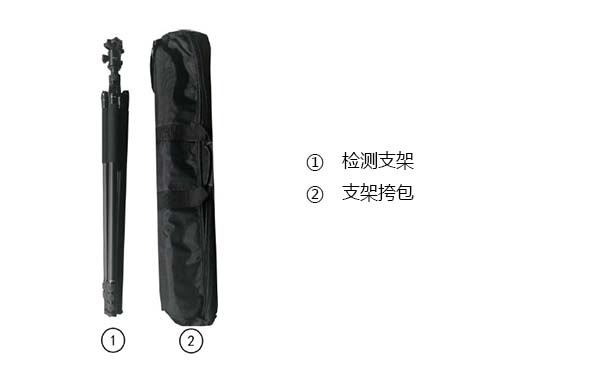

l? 支架系统
支架系统
四．EL测试仪测试流程
第一步：相机连接及设置

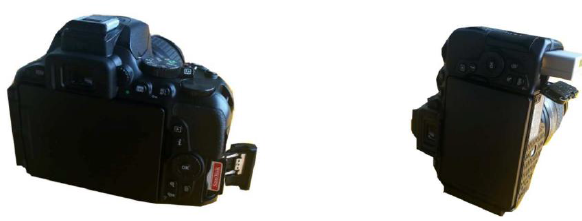

将SD卡插入相机安装卡槽，电池插入相机电池仓。
将EL相机与外置wifi控制器通过连接线连接。点击控制器侧面的白色开关按钮，将控制器开启。
第二步：测试支架连接
将相机底部与支架上的连接块连接，并将螺丝旋紧。
将成像系统与支架系统进行连接，支架的3个支脚可以通过环形螺纹锁进行加长，相机角度可以通过支架上的手动云台进行调整。

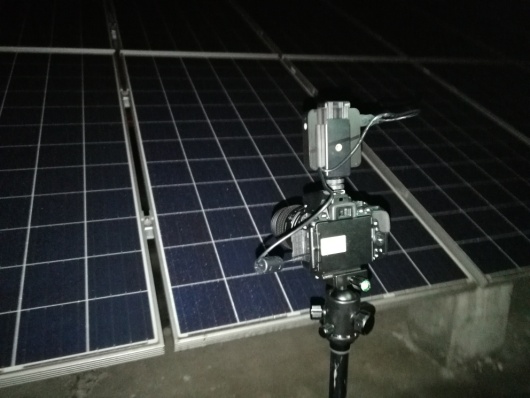

将连接好的系统放置在被测组件的前方，相机距离组件距离在1.5-2米范围，以能获取组件整体图片为最佳。
第三步：稳压电源连接和使用
在屋顶测试时，首先将连接线一端的红色与电源正极相连接，蓝色与电源负极连接。

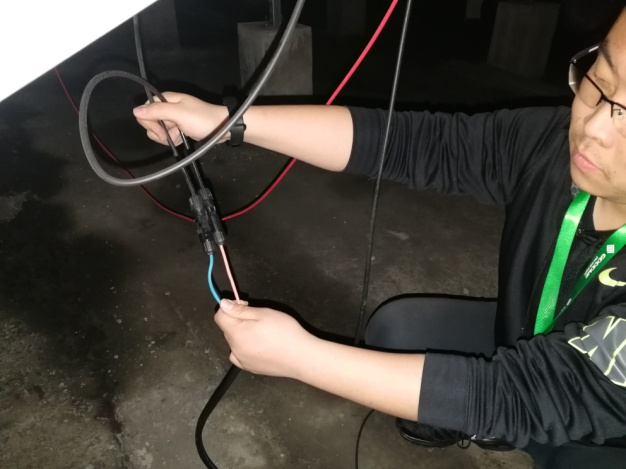

然后将连接另一端的MC4插头与组件的MC4插头进行连接。

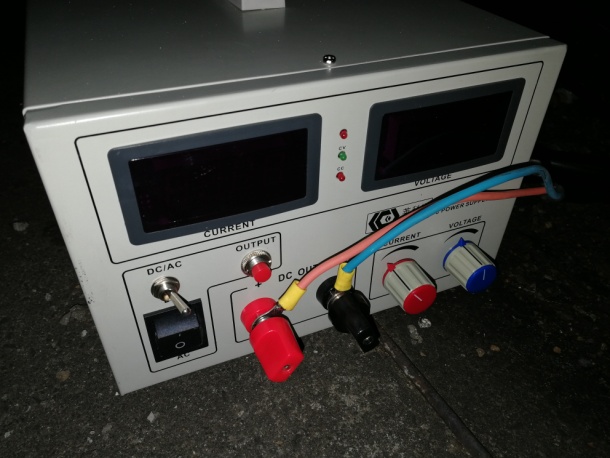

将电源选择开关和输入模式选择同时拨打DC档位，启动电源。（DC为内部锂电池内部供电）如需外部供电时，需要将电源选择开关和输入模式选择同时拨到AC档位。
最后按下红色输出选择按钮。
注：此电源为恒流源，组件测试参考电流，一般不超过组件的短路电流。
第四步：APP软件的操作和使用
打开IOS系统中的设置——无线局域网
选择iUSBcam信号进行连接
打开桌面上的iUSBcam软件——选则NikonCamera

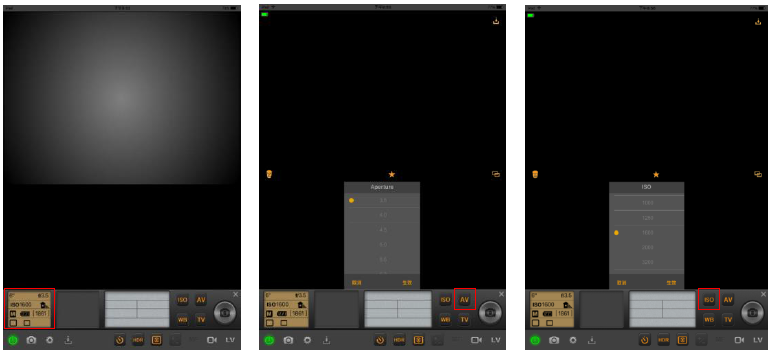

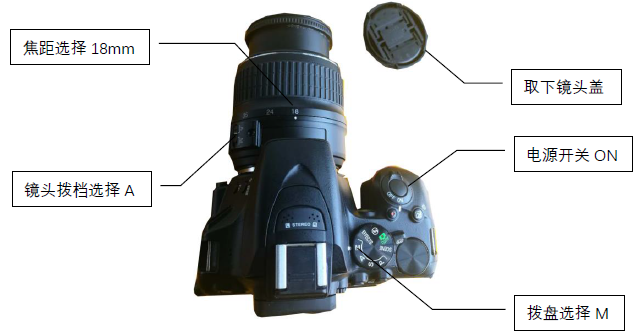

左下角显示窗显示当前相机参数值，默认参数为：曝光时间6“、光圈f/3.5、ISO1600，光圈选择AV：3.5为最小值，通光量为最大，调节此参数时请将镜头焦距调至18mm；参数值越大则通光量越�。贓L测试时请将数值选择3.5，感光度选择ISO：ISO值越大，则图像整体亮度越大，图像噪点也越大；ISO值越�。蛲枷裾辶炼仍降停枷裨氲阋苍叫。徊慰贾瞪柚梦�1600，可根据现场测试情况自由进行设置曝光时间选择TV：曝光时间越大，图像亮度越大越细腻，测试时间越长；曝光时间越�。枷窳炼仍降驮酱植冢徊慰贾瞪柚梦�6”，可根据现场测试情况自由进行设置；点击拍照按钮，相机进行拍照，拍照期间请勿晃动相机以免成像�：慌恼战崾螅馐酝计允驹诖翱谥校没Э赏ü质撇僮骼炊酝枷窠蟹糯�、缩小或位置移动；可通过软件右上角的下载按钮将测试图片保存到平板电脑或手机中（无论是否点击下载按钮，测试原图片都将存入相机SD卡中）。
五．EL测试仪测试结果
最终屋顶的测试结果如下：

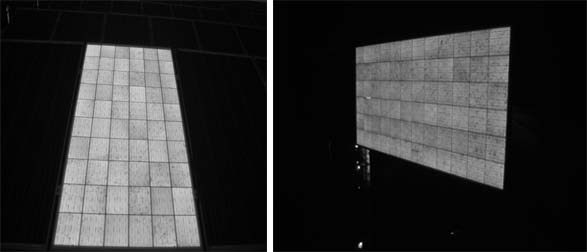

从上图可以看出，电池片无断栅、隐裂、破片、碎片、虚焊等缺陷，电池片性能完好。
六．组件缺陷识别图片

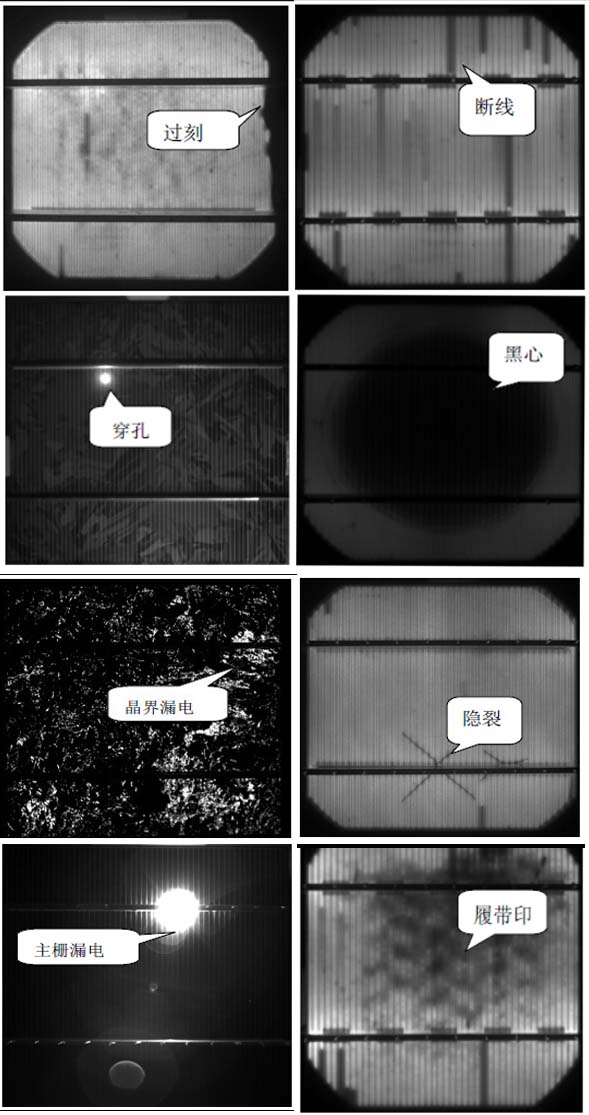

因EVO视讯·中国公司屋顶的组件新装不久，买的也是正规厂家的组件，所以不存在组件缺陷的问题，为了让光伏人更多的了解和识别缺陷的组件，小固通过图片的形式对其进行介绍：（图片的来源是哪里？）
