储能科普（六）工商储场景下的控制策略介绍
工商业储能以削峰填谷为主要应用场景，配合需量控制策略、防逆流保护等，但场站变压器数量、容量的差异以及EMS在需量控制，防逆流保护上出现多样的需求，例如多个并网点下，对某些变压器做需量保护，对总变压器做防逆流；亦或者由于园区安装了光伏，EMS需要做光储协同的控制。本文主要针对一些场景介绍对应的控制策略。
1 案例场景一
1.1 场景说明

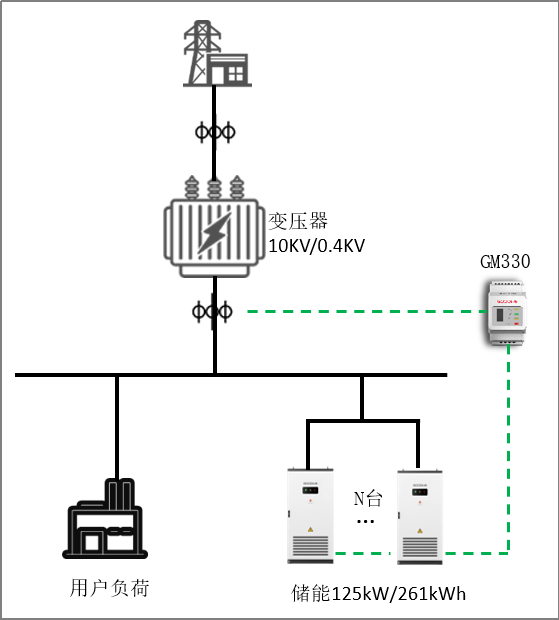

只考虑单个变压器下的负载，多台储能柜全部接入该变压器下级，如下图：
1.2 控制策略
纯储峰谷套利+低压防逆流 (+需量管理）
1.3 运行模式
（1）设备采用低压并网方式，与谷/平时段充电，峰/尖峰时段放电，价差获利。
（2）设备在低压侧设置CT，实时负荷监测，低压防逆流，实现储能在厂区整体的自消纳。
（3）若为按需计费，储能充电功率+用户负荷功率不超过需量设定值。注：若储能充电最大功率+负荷最大功率要超过变压器容量（前期设计可规避），可设置一个需量值，防止变压器过载。
2 案例场景二
2.1 场景说明

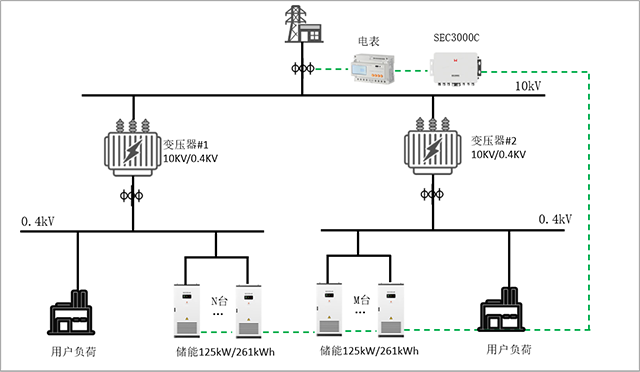

厂区有多台（N台）变压器，储能也分布在多台变压器（≤N台）下，储能设备放电要兼顾厂区所有用电负荷，所以防逆流要做在高压10KV侧，如下图：
注：储能柜M+N不能超过15台。
2.2 控制策略
纯储峰谷套利+高压防逆流 (+需量管理）
2.3 运行模式
（1）设备采用多点低压并网方式，与谷/平时段充电，峰/尖峰时段放电，价差获利。
（2）设备在高压侧设置CT，实时电流监测，高压防逆流，实现储能在整个厂区的自消纳。
（3）若园区为按需计费，还需要设定一个最大需量值。
（4）若考虑储能接入变压器的动态扩容和变压器防过载，还需要在每个变压器下面增加一个GM330电表，实现变压器防过载和动态扩容功能，如下图：
3 案例场景三
3.1 场景说明
单个变压器下光储场景，本项目光伏和储能都不能上网。光伏逆变器、储能一体柜分别通过RS485线、RJ45网线接到通讯箱，同时SEC3000C接3个电表&CT，分别布置在光伏并网点（CT2）、储能并网点（CT3）、变压器低压侧监测点（CT1），如下图：
3.2 控制策略
光储控制策略
3.3 运行模式
（1）光伏发电优先给负载，负载消纳不掉给储能充电；再有多余的电会限制光伏的输出。当光伏发电不足时，储能会放电给负荷使用。夜间光伏无出力时，储能放电给负荷使用，电网进行补充。
（2）白天负荷较大，只有少量的光伏能充入储能，可叠加夜间固定时段充电（夜间充电电价低），充电速率、充电截止SOC均可设置。
场 景 扩 展

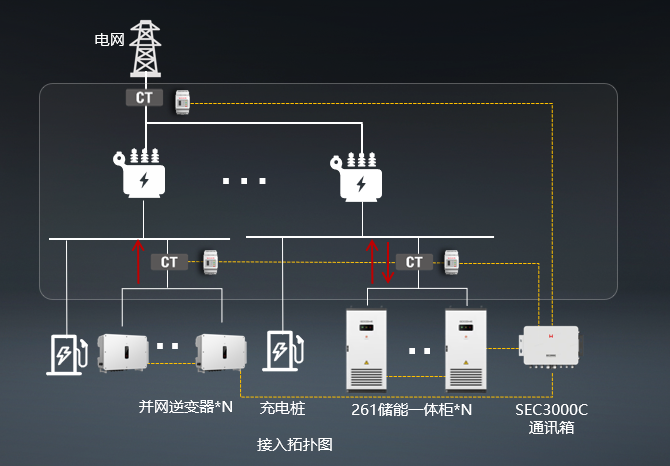

多个变压器下既有光伏，又有储能，光伏和储能分别接入不同的变压器，此时光储协同的防逆流做在了高压侧，如下图所示：
注：策略类似，不再赘述。
小结
—
储能控制策略是释放储能系统潜力的关键，其发展水平直接影响着储能技术的应用效果和推广速度。未来，随着技术的不断进步和应用场景的不断拓展，储能控制策略将朝着更加智能化、精细化、协同化的方向发展，为构建清洁低碳、安全高效的能源体系提供有力支撑。
