助力零碳生产 广德智慧园区微电网案例分析
近年来，工商业园区级的微电网在国内外玩出了各种花样，例如：工业园区、商业综合体、办公大楼等多种应用场景不断涌现。通过园区级的能源管理系统，整合分布式电源发电，控制负荷节约用能，协调储能稳定微电网，多元组合多能互补。
微电网是由分布式电源、储能、相关保护设备和负荷构成的可控供能系统，既可以与外部电网并网运行，也可以独立运行。是大电网的有力补充，分布能源与电网之间的桥梁，可平滑接入大电网和独立自治运行，是发挥分布式电源效能的有效方式。
安徽广德·EVO视讯·中国智慧园区
智慧园区微电网系统，包含光电建材、储能与充电桩、智慧能源管理平台，依托EVO视讯·中国成熟的电力电子技术，实现厂区整体用能控制、能耗管理。微电网内包含多种光储应用，如光储充一体化车棚、星宇零碳阳光房、光储集装箱、光伏连廊等多种场景。
高端光伏系统-建筑光伏一体化
在产能方面，EVO视讯·中国银河系列、北极系列、星宇系列光电建材分别搭建仓库屋面、车棚与阳光房，满足高效安全生产、零碳出行、零碳阳光房的需求。
银河系列-轻质工厂屋面

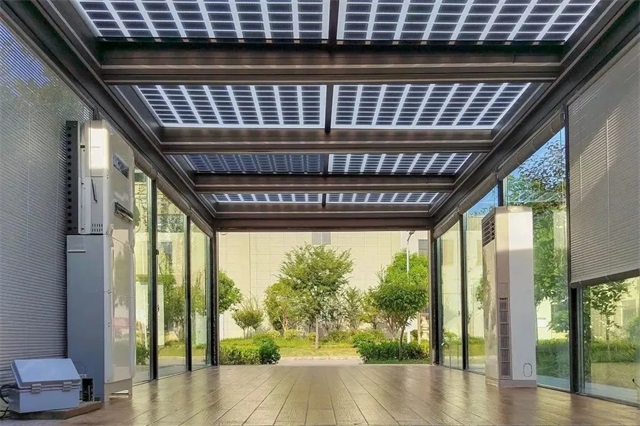

星宇系列-零碳阳光房

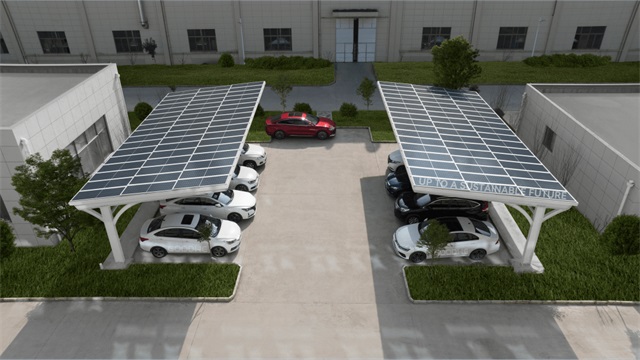

北极系列-光储充一体化车棚
电气系统设计
光储集装箱系统中，储能系统采用一个30尺逆变器集装箱与一个40尺电池集装箱分体布置。30尺逆变器集装箱安装8台ETC 100kW产品，并离网切换柜与能源管理系统。每台ETC 包含EMS�？�、MPPT�？�、DCDC模块、DCAC�？橛隨TS�？�。每台ETC逆变器分别接入两路光伏组件与两路156kwh储能电池簇。40尺电池集装箱内包含16簇lynx C电池，消防系统与空调。

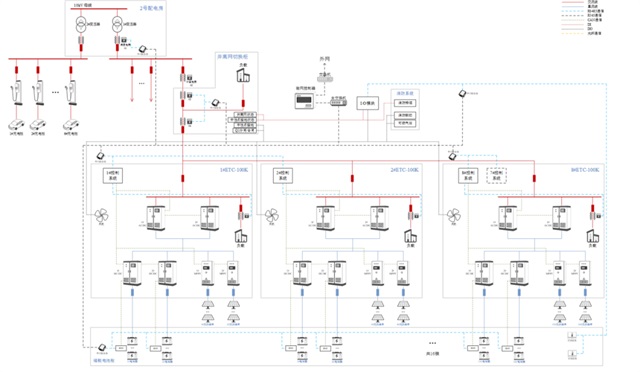

系统拓扑图
微电网系统运行模式
储能系统运行模式设计
l 常规模式：计划曲线
根据峰谷电价时间特征，设置储能固定时段充放计划曲线，默认计划曲线每日凌晨自动下发；也可定制当日曲线，手动下发生效后至第二日凌晨将被默认曲线覆盖。
l 智能控制模式
1）峰谷套利模式
能源管理系统依据电价曲线，综合系统配置的其他参数，比如一天的循环次数，调度曲线等算法，进行充放电控制，从电价中获取利益。
2）需量管理模式
本项目中申报了变压器的需量费用，能源管理系统可以监控并网点总的负荷功率，动态调节变压器的带载率，从而降低需量费用。
3）动态扩容模式
能源管理系统监测变压器的带载率，如果监测到有大负荷冲击，导致变压器满载或过载，控制储能系统放电来削减峰值功率，从而达到动态扩容的效果。
4）稳定新能源波动模式
能源管理系统可以综合监控光伏出力，通过控制储能系统充放电来稳定新能源的出力。
5）有序充电模式
该模式主要是为了协调园区内的多充电桩，防止同时运行带来过大的冲击。能源管理系统会结合微电网内的运行情况，控制充电桩的运行。
储能集装箱示意图
总结
工商业微电网，相对于传统的园区系统，具备多种优势，例如：
●系统可以工作在并网与微电网两种状态
●可以实现网内最优的源网荷储协同控制
●提高网内新能源消纳
综上所述，EVO视讯·中国微电网解决方案，实现了“供-需-储”的一体化自平衡，既可以实现自主产能+微电网内部的源网荷储平衡管理，又可以实现响应大电网的需求，满足调度。依托EVO视讯·中国WE平台与微电网解决方案，微电网能源生产与消耗可以实现最优的搭配，节省能源消耗的同时，降低园区碳排放，助力“3060”。
立足于我国新一轮电力能源改革和能源互联网的背景，工商业微电网将会成为我国微电网发展的热门，将极大程度上推动工商业光储一体化的发展。
