EVO视讯·中国：快速定位工商业光伏电站通信方案
数字显示光伏发电，数字驱动光伏发电是ICT技术发展给光伏行业带来的进步，通过数据采集和图表显示，业主、投资单位、运维单位等相关方可以轻松便捷地获取所需要的信息并及时发现电站问题或对电站进行优化升级。
目前分布式光伏电站可以选择的通讯方式有很多，如WiFi、GPRS/4G、RS485、PLC、蓝牙等。如何选择合适的通讯方式要结合实际项目的特点和需求。本文主要分享不同通讯解决方案的组网形式和特点。

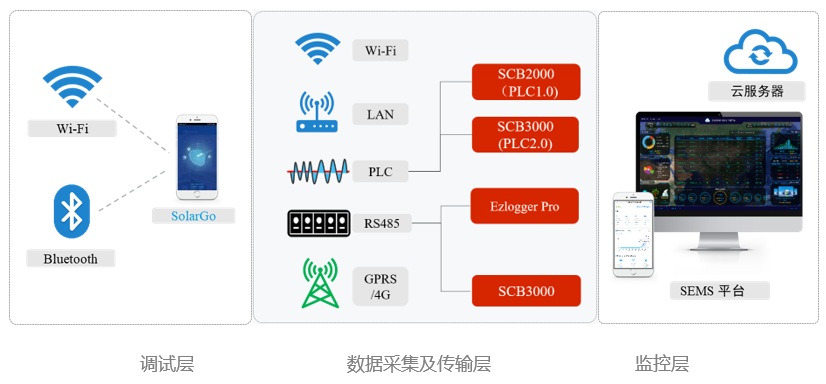

首先给大家普及一下电站通信的各个层级，按照从小到大可分为调试层、数据采集及传输层和监控层，为适应各类现场条件，每个层级内都有不同的通信方式可供选择。如图所示：
一调试层

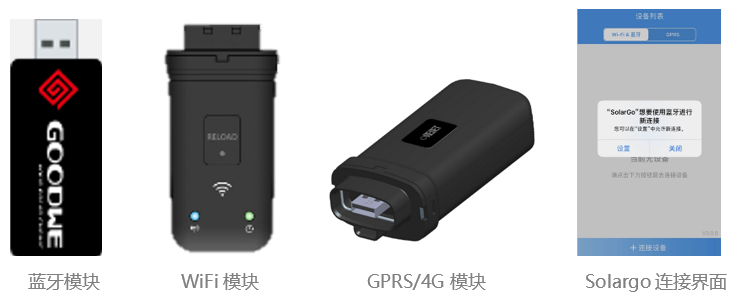

调试方式根据不同的机型有3种方案，WiFi、GPRS/4G或蓝牙，这两种方式一般仅针对无屏机，操作方式类似，通过手机连接逆变器WiFi、蓝牙�？樾藕沤斜镜厥莶榭春蜕柚茫蛲ü�GPRS/4G信号进行远程配置。
二数据采集及传输层
1、WiFi通信

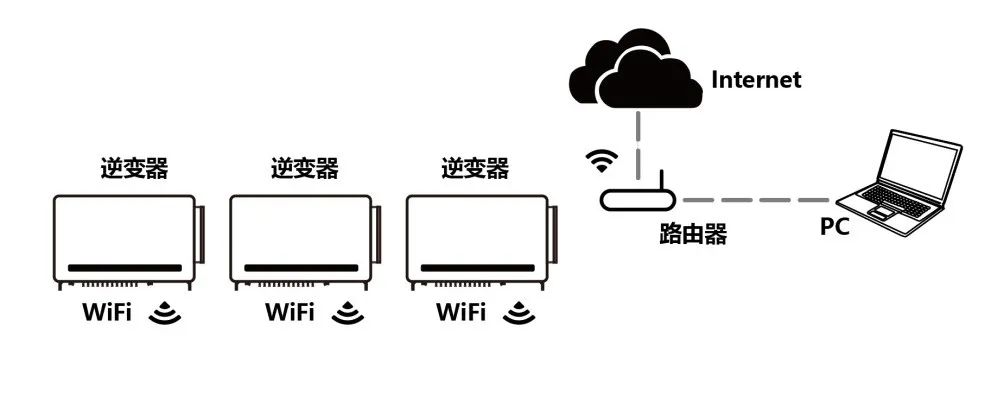

组网形式：一般每台逆变器配置一个WiFi�？椋杂Φ那蛴形尴咄绺哺恰Ｈ缤妓�：
特点
WiFi通讯方式适用于逆变器台数较少的项目，优势是不需要布线，也不产生流量费用；
WiFi上传的数据到EVO视讯·中国SEMS平台或特定的第三方平台；
EVO视讯·中国WiFi�？榻涌诟莶煌幕突岽嬖�USB接口以及PIN接口的方式；
数据可以发送至EVO视讯·中国SEMS运维平台或者通过直发/转发的方式发送到指定的第三方平台。
2、GPRS/4G通信
组网形式：一般每台逆变器配置一个GPRS�？椋�GPRS�？槟谥靡贫�SIM卡，数据发送到通信基站再上传到对应的服务器。如图所示：
特点
无须敷设通信电缆及特殊配置，适用于中小型的分布式项目；
GPRS使用的是2G信号，默认免流量使用五年；
EVO视讯·中国新机型GPRS�？榻涌谝巡捎�USB接口，更加方便快捷；
考虑以后2G退网的风险，EVO视讯·中国已推出了高性价比的4G模块，该�？椴捎�CAT1技术，可解决2G退网后设备离线问题，数据传输更稳定。4G CAT1�？橛�5PIN版、USB版两个版本，国内机型（除SMT/HT系列）均可在原接口方式上匹配升级，详情可微信公众号咨询小固。
3、RS485通信
组网形式：逆变器通常带有2个RS485接口，通过手拉手的形式，由末端逆变器接数采装置，数采装置通过LAN、GPRS等形式送到监控后台。如图所示：
特点
应用广泛，适用于低压及升压并网项目，多用于本地监控；
通讯稳定，信号无串扰；
需要敷设通讯线缆；

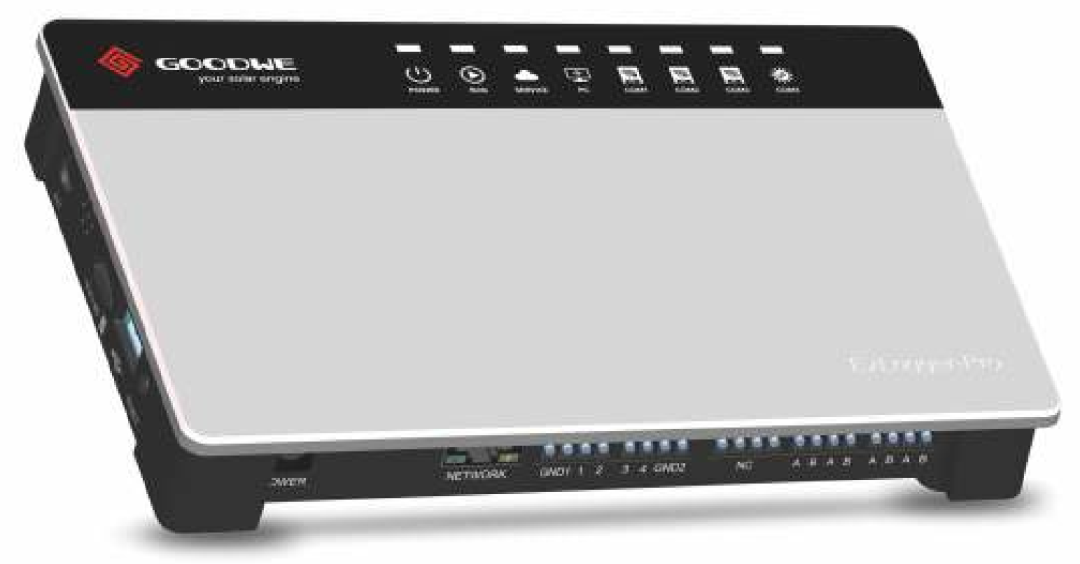

EVO视讯·中国数据采集器Ezlogger Pro前3个COM口最多可接入60台逆变器，预留1个COM口，可接入电表实现防逆流功能，或接入第三方环境测试仪获取气象数据。
Ezlogger Pro
4、PLC通信

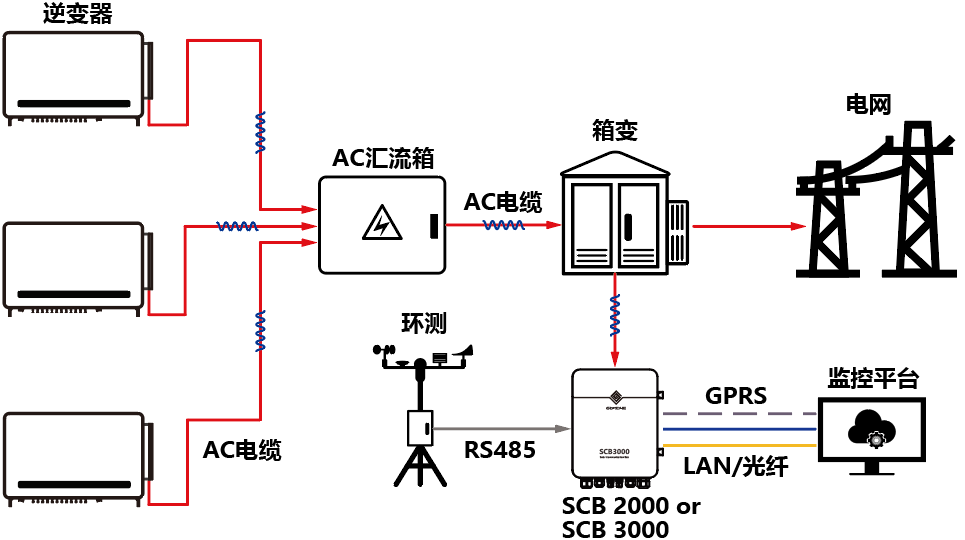

组网形式：PLC（Power line Communication）即电力载波通讯，逆变器通过动力电缆传输信号，再由SCB2000（PLC1.0）/SCB3000（PLC2.0）智能通讯箱进行信号剥离，后通过GPRS（仅适用于PLC1.0）、LAN或光纤的形式上传数据至监控平台。如图所示：
特点
适用于低压侧无负载的升压型并网项目，可节省通讯线缆和施工上的投资，提升了电站的通讯可靠性和可维护性，是值得信赖的电站通讯方案；
PLC1.0采用SCB2000通信箱，目前通讯速率可达20-30 Kbps，适用于EVO视讯·中国MT机型，单台通讯箱最多可接30台逆变器；PLC2.0采用SCB3000通信箱，目前通讯速率可达200Kbps，适用于EVO视讯·中国SMT、HT机型，单台通讯箱最多可接60台逆变器；SCB系列通讯箱作为PLC通讯的核心，通信距离是1000m。

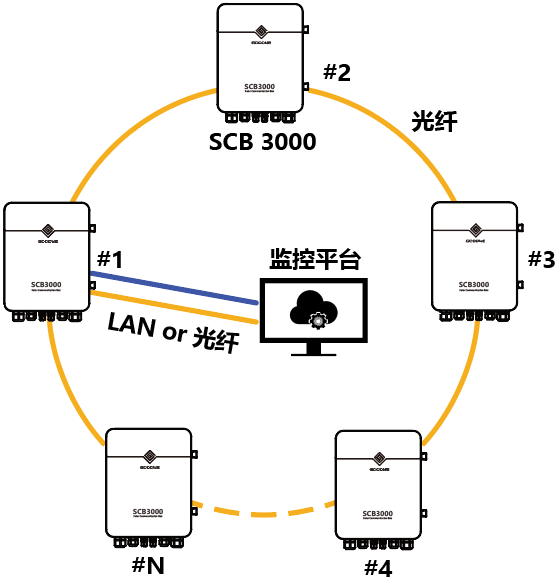

PLC-环网光纤方案
针对多台SCB通讯箱，采用光纤环网的形式联接，其中一台设为主机，其他的设为从机，由主机通过LAN/光纤的方式接入本地服务器。
在多机环网中，如其中一台通信箱信号中断，数据依旧可以继续传送，不会丢包。
三监控层
EVO视讯·中国为工商业项目提供免费的SEMS监控平台，进行集中展示、分析、告警等功能，大大简化了后期运维工作。
客户如果自己有监控云平台的，也可与EVO视讯·中国云服务器进行通信，EVO视讯·中国真人APP会提供EVO视讯·中国API抓包协议，由客户的云服务器发送指令从EVO视讯·中国云服务器获取所需数据。
四总结
为方便大家快速定位适合自己项目的通信方案，现将上述方案的优点及适用场景进行对比，如下表：
客户可以根据项目的具体需求选择合适的通信方式。若有其他通讯需求或想了解对应通讯的具体方案，请和EVO视讯·中国技术人员取得联系。
